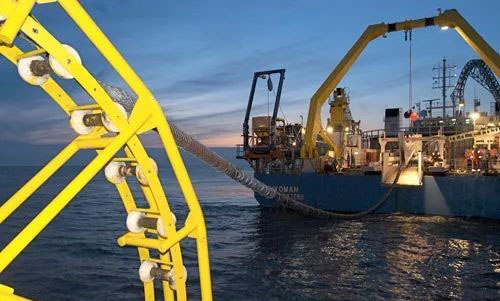

集電線路海纜和送出海纜是海上風電場的重要組成部分，不但承擔著將電量匯集并輸送至岸上的職責，更是海上升壓站、海上風機自用電的第一道保障，其可靠性對整個海上風電場安全運行的重要性不言而喻。
海纜故障風險是整個海上風電場風險評估中不可回避的問題。雖然，以往的運行經驗得到的結論是海纜幾乎沒有自發的電氣故障，但海纜附件故障（例如終端安裝不當、接頭未處理好等）或外力因素（錨害、暴力施工等）造成的損傷則是不可忽略的潛在威脅。
蘇格蘭Galloway海岸和Cumbrian海岸之間的海上風電場，在處于運行狀態時，一條長度約為15km的主出口電力線纜出現短路故障，其中有13km長的電纜位于海底。在該故障問題得到定位和修復處理之前，80MW的海岸電力供應將處于停機狀態。
風電場所使用的基于高壓脈沖發生器的時域反射測量(TDR)方法的檢測結果表明，該故障發生在距離海岸2英里的位置，在這一位置進行維修的成本約為800萬英鎊。此外，風輪機的安裝時間將長達6個月，這期間每天可能會造成9萬英鎊的經濟損失?，F(xiàn)有的TDR技術采用手動且耗時的故障定位過程，即使在運行情況良好的條件下，其定位精度也相當?shù)?在15km長的電纜上TDR方法的定位精度為±300m)。

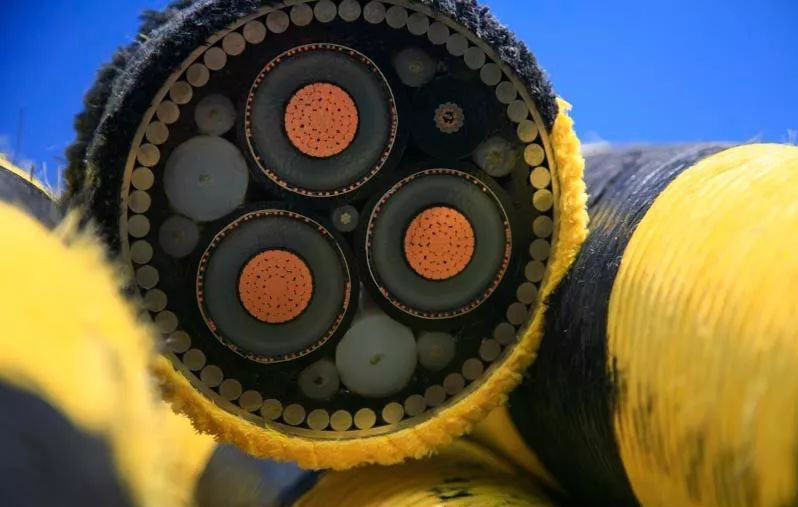

與許多傳輸和陣列間海底電纜一樣，此項目采用的傳輸電纜具有集成在結構內的光纖光纜，這使得將分布式光纖聲波傳感技術(DAS)應用到故障定位中具有一定的可行性。
OptaSense®的DAS技術是一種經過充分驗證的方法，能夠在遠距離下檢測待測物體附近發生的任何活動。DAS技術可以將現有的光纖光纜轉換為一系列的虛擬傳聲器，而無需任何額外的設備。通過應用此設備，操作員可以實時檢測、分類和定位待測物附近的任何故障或威脅事件。
由于用于DAS技術的光纖光纜已經安裝完畢，所以O(shè)ptaSense的技術專家在24小時內快速進入現場。實際上在本項目中，OptaSense到達現場4小時內就找到、定位并驗證了故障事件。

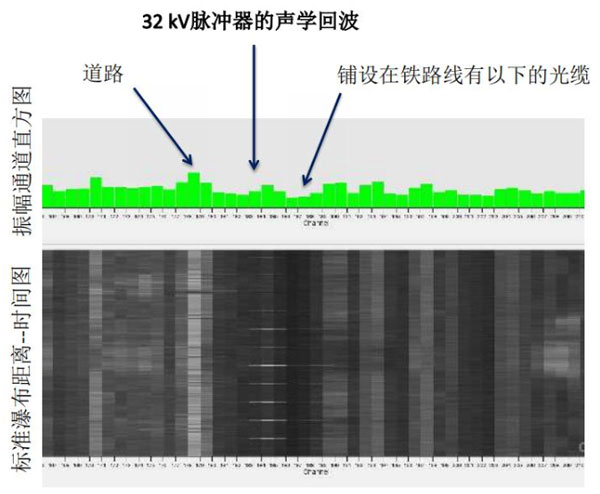

本方案應用OptaSense的詢問器單元來確定發電機引起的放電噪聲位置。詢問器單元能夠在幾分鐘內快速檢測到故障位置，其位置精度為±10m。這種程度的定位精度能夠確定故障的實際位置位于電纜的陸地段，從而消除了預定長達8周的維修時間(每天10,000英鎊)和損失。同時也消除了對高成本檢測船和ROV(遙控?zé)o人潛水器)的需求。
盡管光纖光纜與電力線纜之間的距離為2m，OptaSense詢問器單元的遠程覆蓋范圍可達40km，因此能夠在陸地上輕松快速地監測電纜故障。

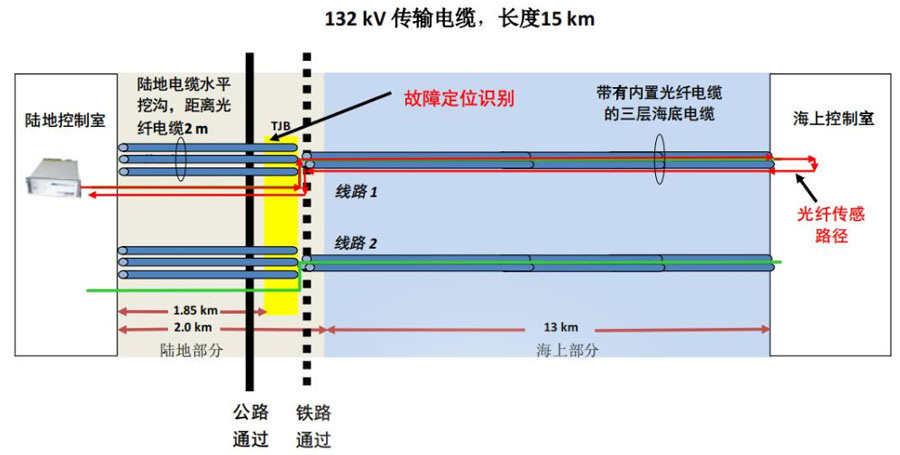

電纜及光纜安裝示意圖
在確認了故障位置之后，操作員能夠在一周內完成維修工作。由于啟用了快速響應的OptaSense DAS技術，與傳統的故障檢測技術 相比，我們的用戶實現了成本的顯著節約。
如果將光纜與詢問器單元進行長期連接，用戶可以實現即時的故障定位監測，以及對海上其他威脅電纜安全的情況進行分析。
盡管在該項目故障時尚未安裝DAS詢問器，但是OptaSense能夠利用用戶現有光纖運行DAS詢問器，并且在相對較短的時間內準確 定位故障位置，這一效果是利用傳統的TDR常規方法無法達到的。
通過永久安裝OptaSense DAS，操作員可以實現24/7實時監控， 從而使操作員能夠在故障發生時立即定位故障，而不是幾天后，從而節省時間和成本。
電力行業可以從DAS技術的各種應用中得到哪些幫助？
-
短路的檢測與定位：識別電路故障，如短路等，并將其在海底和 埋地電纜的5至10米范圍內進行定位；
-
埋地陸上和海上電纜的第三方干預保護(TPI) ；
-
事件的早期檢測能力，能夠?qū)崟r(shí)監控，以檢測、定位和報警。這提供了在事件發生前進行干預的機會，以保護待測資產，如早期探測船只的拖錨和漁網等潛在危險；
-
對電纜進行和自由掃描(0.25-2.5Hz) ，以檢測其中可能存在的渦 激振動現象；
-
單個詢問器單元的遠程測量范圍高達40km。

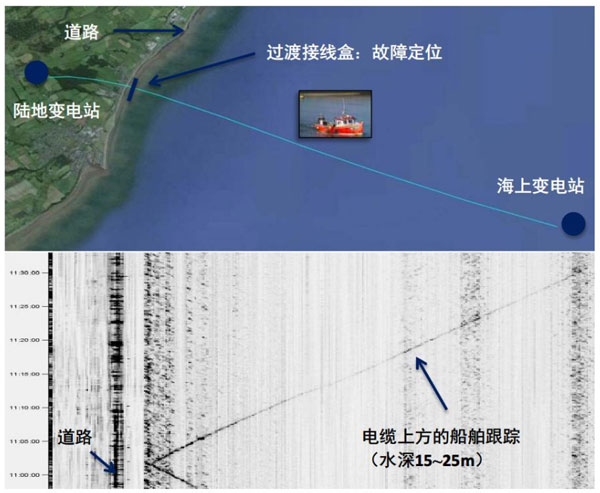

漲潮時水深在15至25m之間的船舶移動軌跡
