國家市場監督管理總局（國家標準化管理委員會）于2024年8月23日批準發布了推薦性國家標準《道路交通標線質量要求和檢測方法》（GB/T 16311-2024），自2025年3月1日起實施。
本標準代替《道路交通標線質量要求和檢測方法》（GB/T 16311—2009）和《新劃路面標線初始逆反射亮度系數及測試方法》（GB/T 21383—2008），以GB/T16311—2009為主，整合了GB/T 21383—2008的內容，與GB/T 16311—2009相比，本標準主要做了以下方面的修訂：
1.調整了標準適用范圍。本標準僅適用于道路上新施劃交通標線的質量要求和檢測，正常使用期間交通標線的質量要求和檢測不在本標準范圍內。
2.增加了普通色、標線材料色、測量范圍、核查區域和測試點的術語和定義。
3.更改了標線的功能分類，增加了抗裂標線、抗滑標線和自排水標線。
4.增加了熱熔型涂料標線內含玻璃珠、熱熔型涂料標線總有機物含量和熱熔型涂料標線重金屬含量的質量要求、取樣方法與和檢測方法。
5.更改了標線顏色及標線材料色要求，增加了灰色、綠色、紫色、棕色和黑色標線顏色及相應標線材料色的要求。GB/T 16311—2009中白、黃等5種顏色已不能滿足實際需求。
6.刪除了正常使用期間的Ⅰ型道路交通反光標線逆反射亮度系數要求。本標準定位適用于道路上新施劃的交通標線。因此，刪除了正常使用期間的Ⅰ型道路交通反光標線逆反射亮度系數要求，刪除部分將列入其他標準規范中。
7.更改了Ⅰ型反光標線初始逆反射亮度系數要求。修訂的新劃Ⅰ型反光標線的初始逆反射亮度系數進行了Ⅰ級、Ⅱ級、Ⅲ級、Ⅳ級反光分級，以滿足不同等級公路對反光標線的不同需求。
8.增加了Ⅱ型反光標線初始逆反射亮度系數要求。Ⅱ型反光標線即雨夜道路交通反光標線。
9.更改了道路交通標線初始抗滑性能要求。
10.更改了取樣方法。主要增加了熱熔型涂料標線內含玻璃珠、熱熔型涂料標線總有機物含量和熱熔型涂料標線重金屬含量三項新技術指標的取樣方法，滿足檢測需要。
11.增加了光度性能檢測樣品要求。主要增加了道路交通標線初始逆反射亮度系數檢測樣品要求，以整合原GB/T 21383—2008中相關內容。
12.更改了光度性能檢測方法。主要增加了雨夜道路交通反光標線光度性能檢測方法，以滿足檢測需要。
1）色度性能

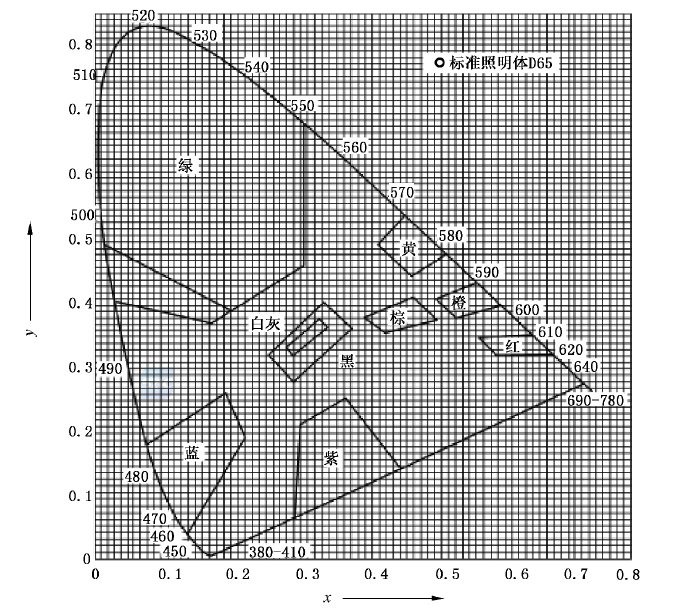

在新版的《道路交通標線質量要求和檢測方法》（GB/T 16311-2024）中明確了把不同顏色標線的色度性能的檢測，主要分為標線的材料色和逆反射色。其中標線的材料色適用于標準照明體D65光源，符合GB2893和GB/T8416的要求,其色品坐標和亮度因數宜在表1和圖1規定的范圍內。

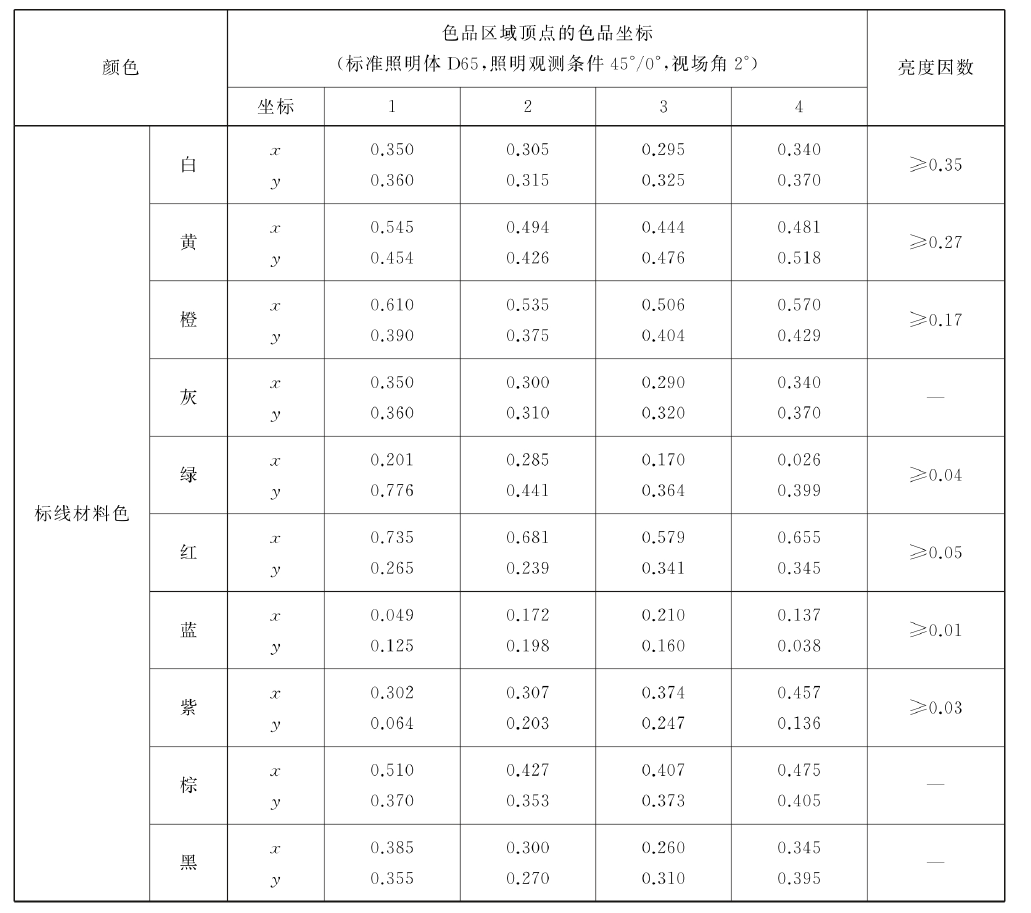

表1 標線材料色色品坐標及亮度因素

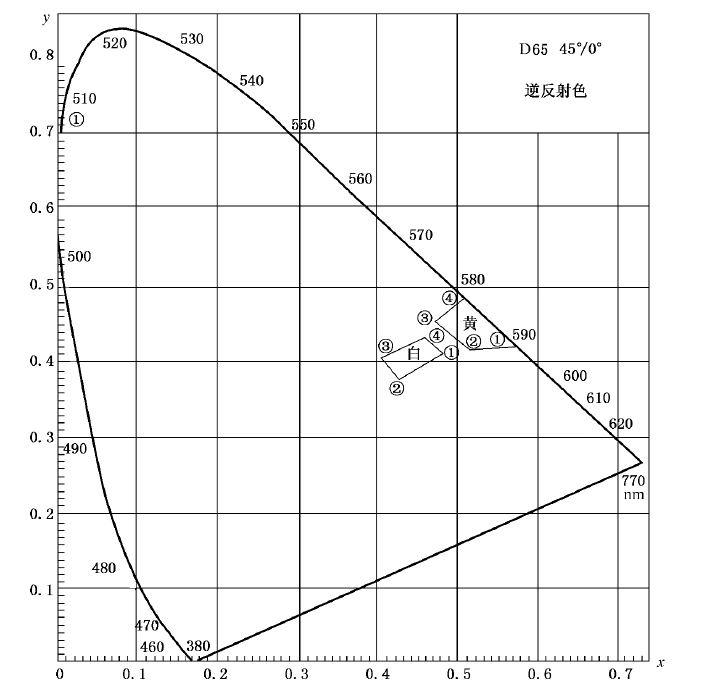

反光標線的逆反射色使用標準A光源，色品坐標宜在表2和圖2規定的范圍內。

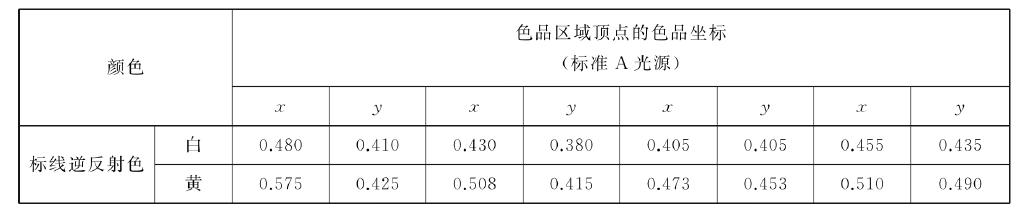

表2 反光標線逆反射色色品坐標
2）潮濕條件下標線逆反射系數測量
潮濕條件下測量反光標線逆反射亮度系數時，應使用潔凈水，將其均勻撒布在反光標線涂層表面，并使用雨水遮蔽器防止水珠濺射到測試儀上。用水桶在3s~5s內將3L潔凈水均勻傾倒在標線待測試區域。停止酒水后并開始計時，用逆反射標線測量儀測量停止酒水后45s的逆反射亮度系數(如圖3所示)。

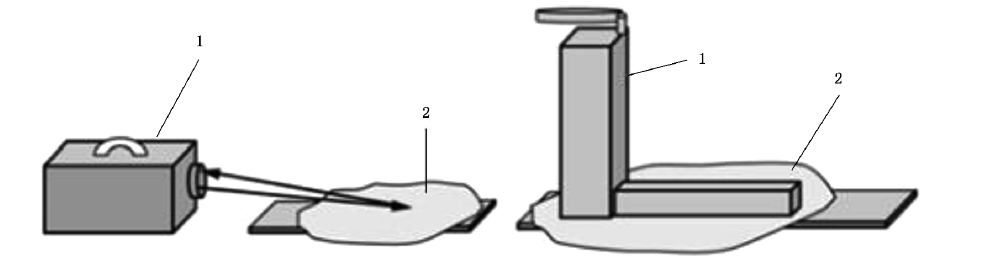

1—便攜式逆反射標線測量儀;
2—水。
圖3 潮濕條件下Ⅱ型反光標線逆反射亮度系數測量示意
3）連續降雨條件下標線逆反射系數測量
a) 將人工連續降雨模擬噴淋裝置置于標線表面,確保降雨區域和測試區域一致。
b) 人工連續降雨模擬噴淋裝置由連續降雨環境箱、電動水泵和便攜式蓄水箱組成。連續降雨環境箱尺寸(長?寬?高)為610mm?400mm?810mm，箱主體為鋁合金材質，頂部宜采用透明材質，便于測試觀察，箱上部安裝噴淋頭，噴淋后模擬連續隆雨條件：電動水泵壓力為0.48 MPa、流量為0.8L/min~3.5 L/min,由安裝在底座上的電池驅動；便攜式蓄水箱容積不小于 15 L。
c) 打開人工連續降雨模擬噴淋裝置的降雨開關，檢查壓力、噴淋頭霧化效果，確保連續降雨環境箱內降雨能夠均勻噴灑在測試區域，且降雨量為(50±5)mm/h。
d) 將逆反射標線測量儀置于對應位置，以便于其通過開口測試連續降雨環境箱中的測試區域，測試示意如圖4所示。
e) 打開人工連續降雨模擬噴淋裝置，使雨水完全浸潤濕透測試標線。
f) 標線完全浸潤濕透之后，保持連續降雨的狀態，開始測量，每隔10s記錄測量數據，連續6次測得逆反射系數無明顯增大或減小趨勢時，即認為逆反射亮度系數達到穩定狀態。
g) 如果在5min之內沒有達到穩定狀態，測試失效。達到穩定狀態后，開始記錄測量數據，每隔10s連續記錄3次數據。

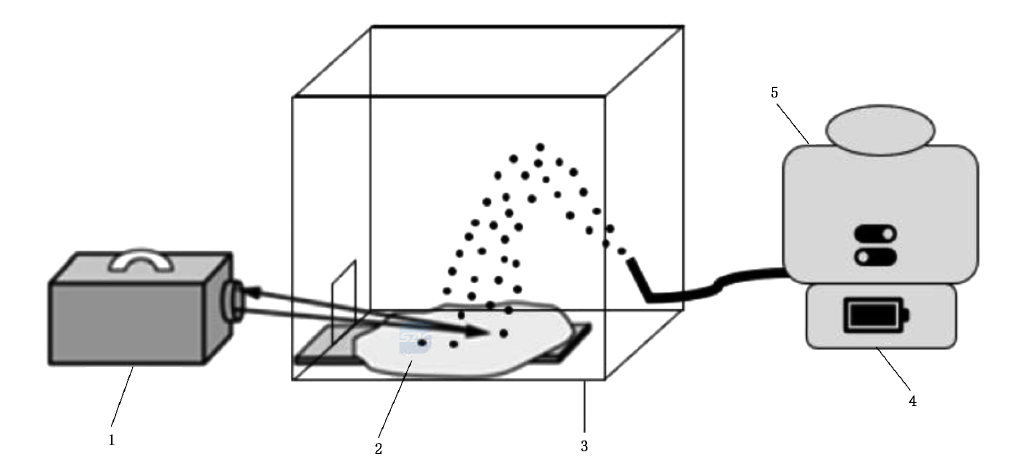

1-便攜式逆反射標線測量儀；2-水；3-連續降雨環境箱；4-電動水泵；
5-便攜式蓄水箱。
圖4 連續降雨條件下Ⅱ型反光標線逆反射亮度系數測量示意
丹麥DELTA公司是一家專業從事道路安全設備生產研發的企業，早年依托于光學設備起家，具備雄厚的研發基礎和專業化的歷史底蘊。其產品已經遍布各地，得到了客戶的一致認可。

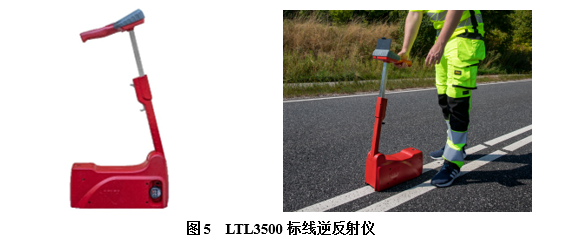

其專業化的標線逆反射儀產品LTL3500，作為最新一代的旗艦產品，集成了最新的技術應用和功能拓展，滿足歐美等主流的國際標準，同時滿足新版國家標準《道路交通標線質量要求和檢測方法》（GB/T 16311-2024）中相應指標的測試要求。
1） 滿足標線逆反射色色的測試要求：
新一代的標線逆反射儀LTL3500集成了新的色品坐標的測試功能，在獲取標線逆反射系數的同時，能夠顯示標線的逆反射色色品坐標，直觀的顯示出對應的X，Y值。

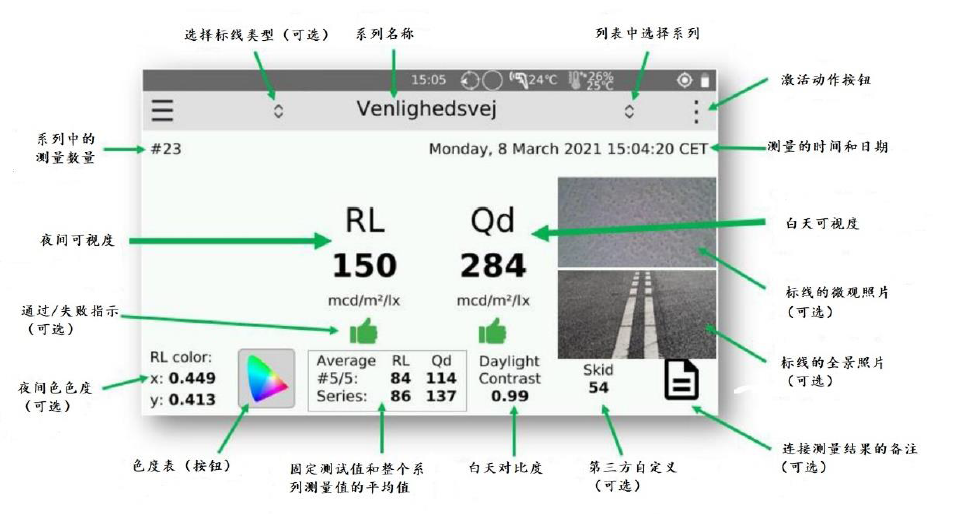

圖5 LTL3500標線逆反射儀的功能

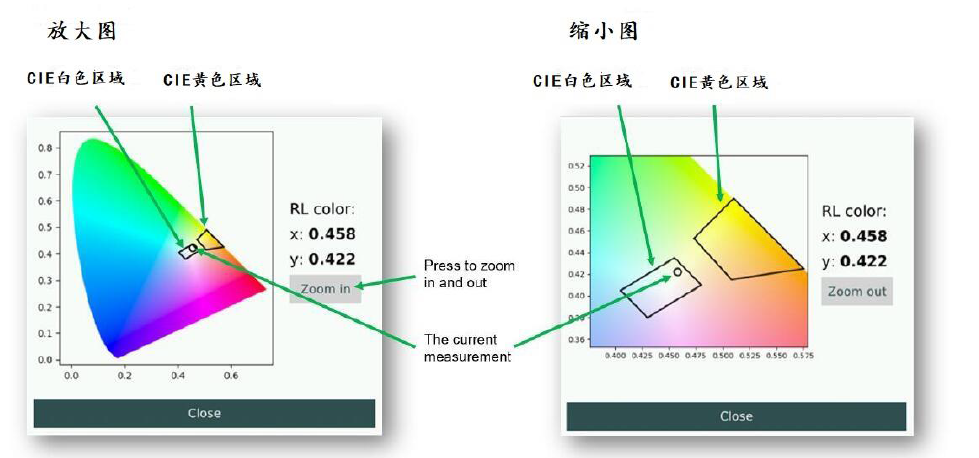

圖6 LTL3500逆反射色色品坐標的功能
2） 滿足潮濕和連續降雨條件下標線的測試要求：

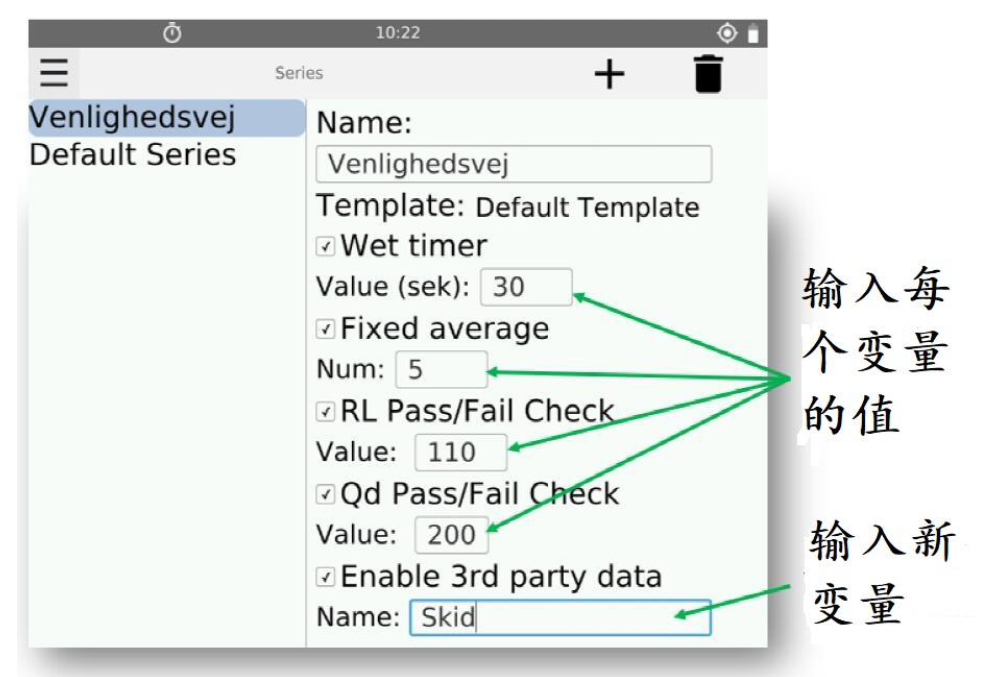

LTL3500標線逆反射儀中的“wet timer”功能能夠滿足潮濕標線測量時倒計時的功能，根據規范需求設定對應的時間。

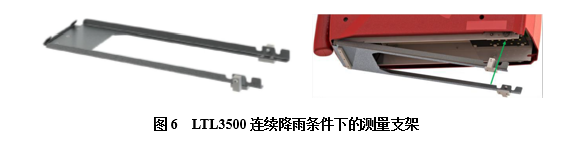

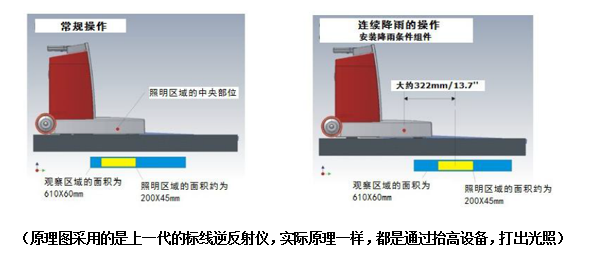

LTL3500配置了連續降雨測量時的支架，即進行連續降雨測量時，安裝支架，抬高設備后，儀器的光源便從初始狀態的測量儀器正下方變成測量儀器的正前方位置，這樣抬高后的逆反射儀便能夠和模擬降雨水箱聯用，滿足圖4測量原理的要求，以達到規范要求的測試目的。
丹麥DELTA致力于提供更高規格，更高精度，更廣泛應用的交安產品，從用戶的需求出發，在滿足各類規范的前提下，提供更加高性能的產品。歐美大地作為DELTA的國內授權經銷商，致力于為國內用戶引進國外的先進測試方法以及配套的先進設備，助力行業升級以及國際化的接軌。
