MIRA混凝土超聲波成像儀應用于浙江湖州老虎潭水庫測試
發布時間：2021-09-24 瀏覽次數：3565 來源：歐美大地
一、項目介紹

       老虎潭水庫泄洪閘為開敞式表孔形式，共3孔，每孔凈寬8.0m，堰頂高程46.00m，堰面采用WES型曲線，堰頂設3扇8.0×8.0m（寬×高）露頂式弧形鋼閘門。

       從上游面向下游面看，左邊一個稱為#1泄洪孔，中間稱為#2泄洪孔，右邊稱為#3泄洪孔。如下圖所示：


二、MIRA超聲波成像儀測試情況

       #1泄洪孔左側墻面現場圖片：

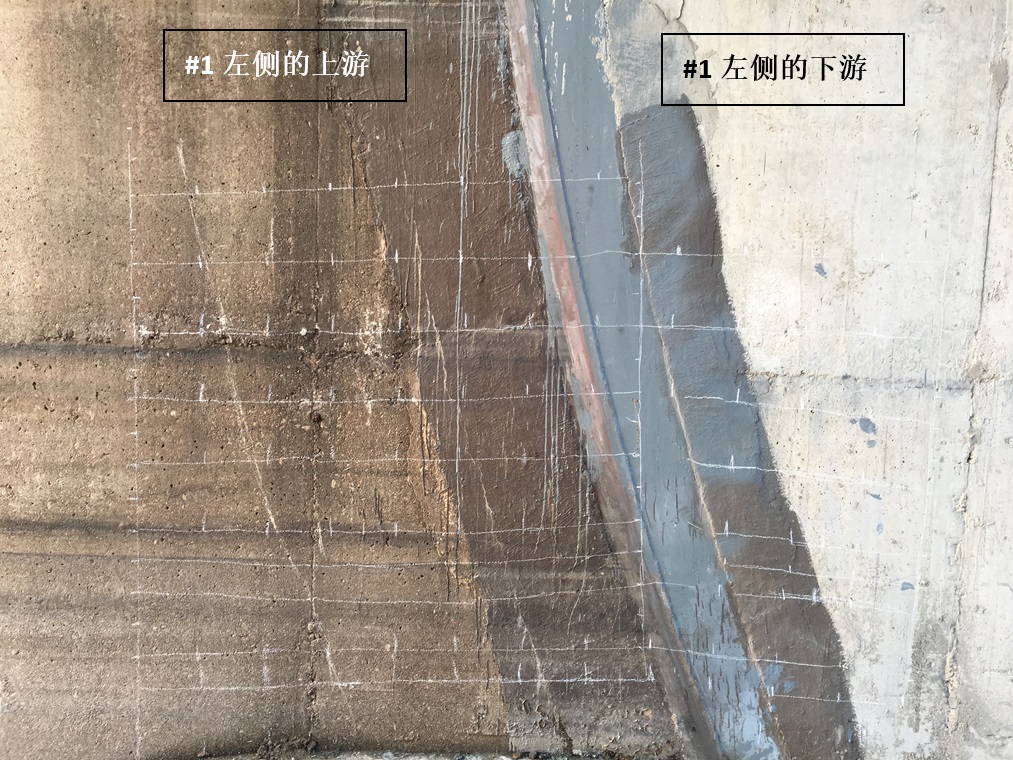

       #1泄洪孔左側上游測試圖片：

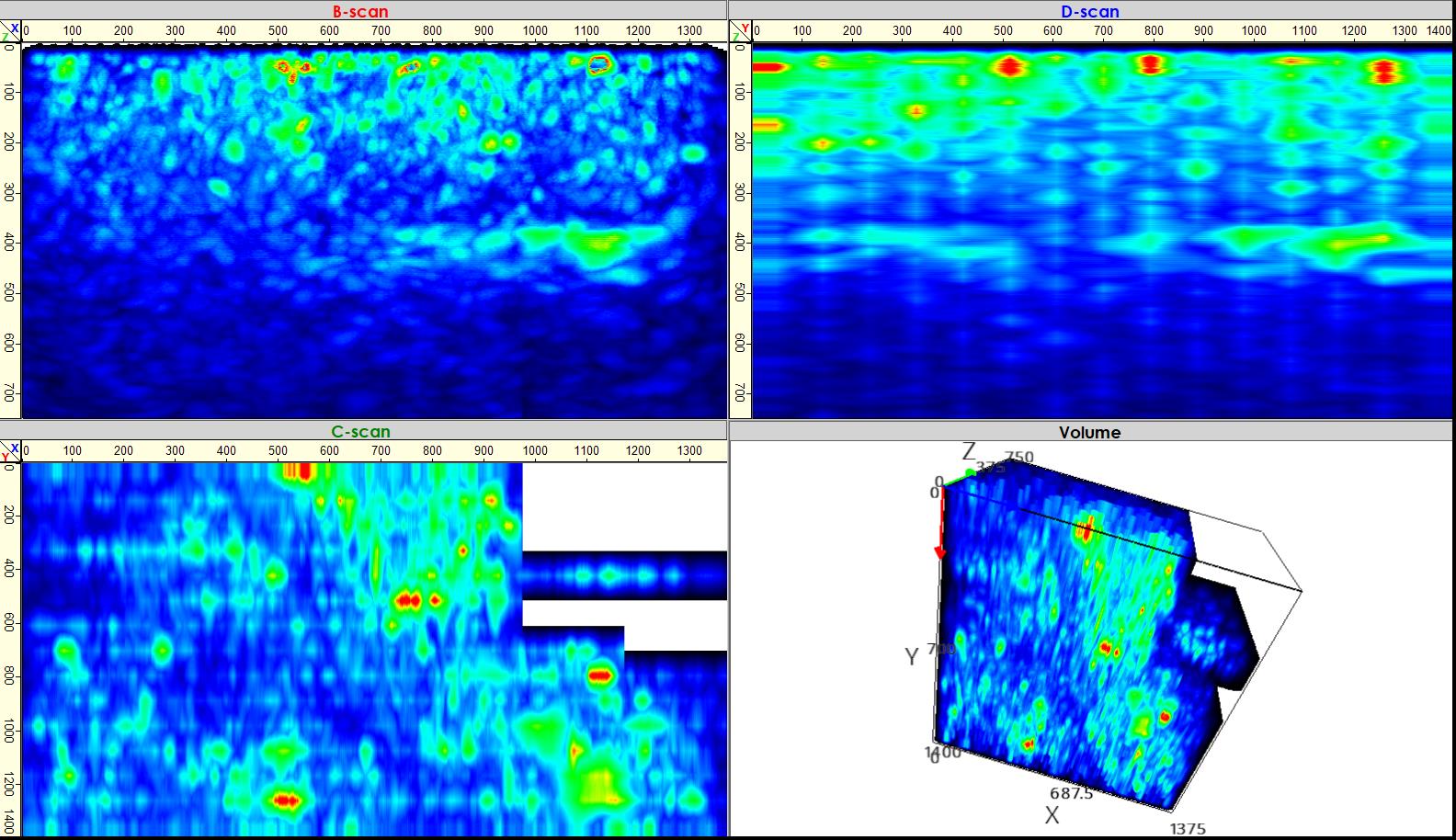

       結果分析：右側靠近門槽的位置在40cm處有底波反射，對應該位置處40cm的二次澆筑面；而在左側遠離門槽的位置沒有底波反射，對應一次澆筑1.5m以上的整體結構。

       #1泄洪孔左側下游測試圖片：


       #1泄洪孔右側墻面現場圖片：

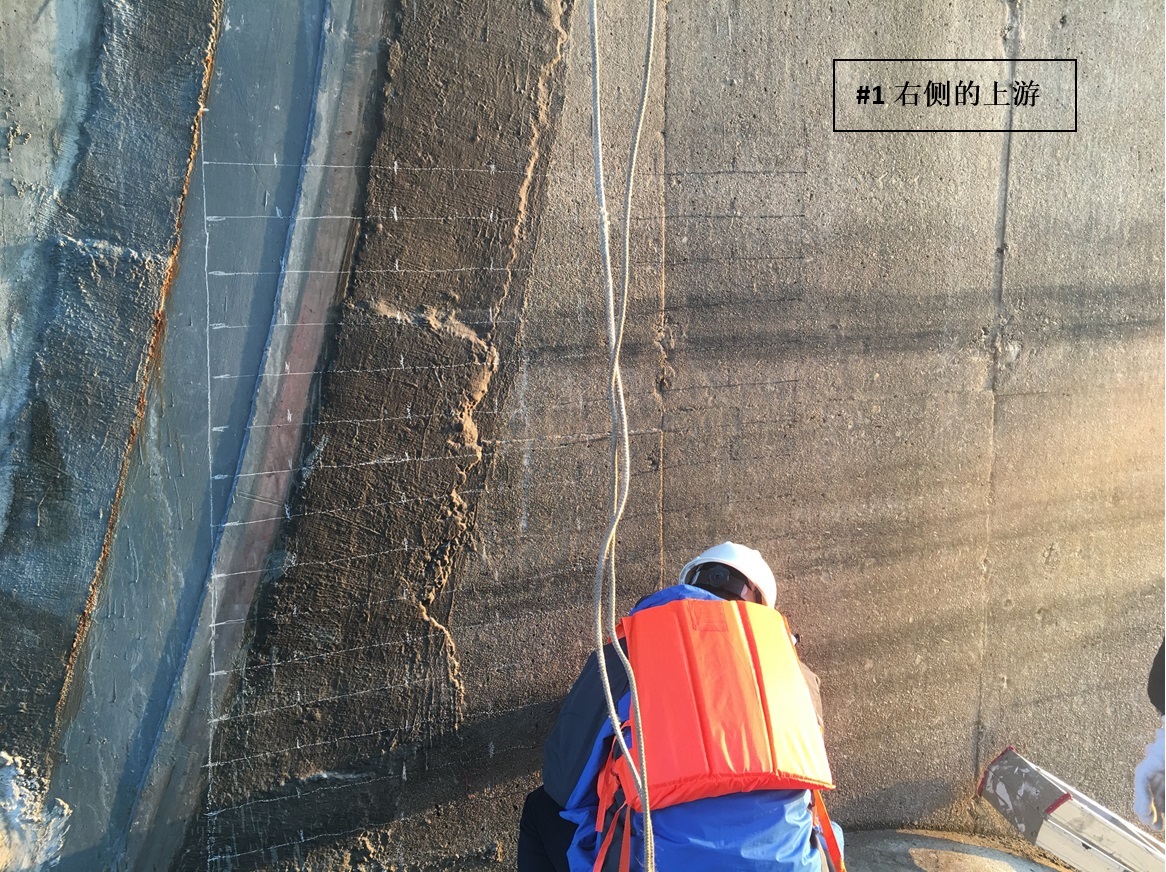

       #1泄洪孔右側上游測試圖片：

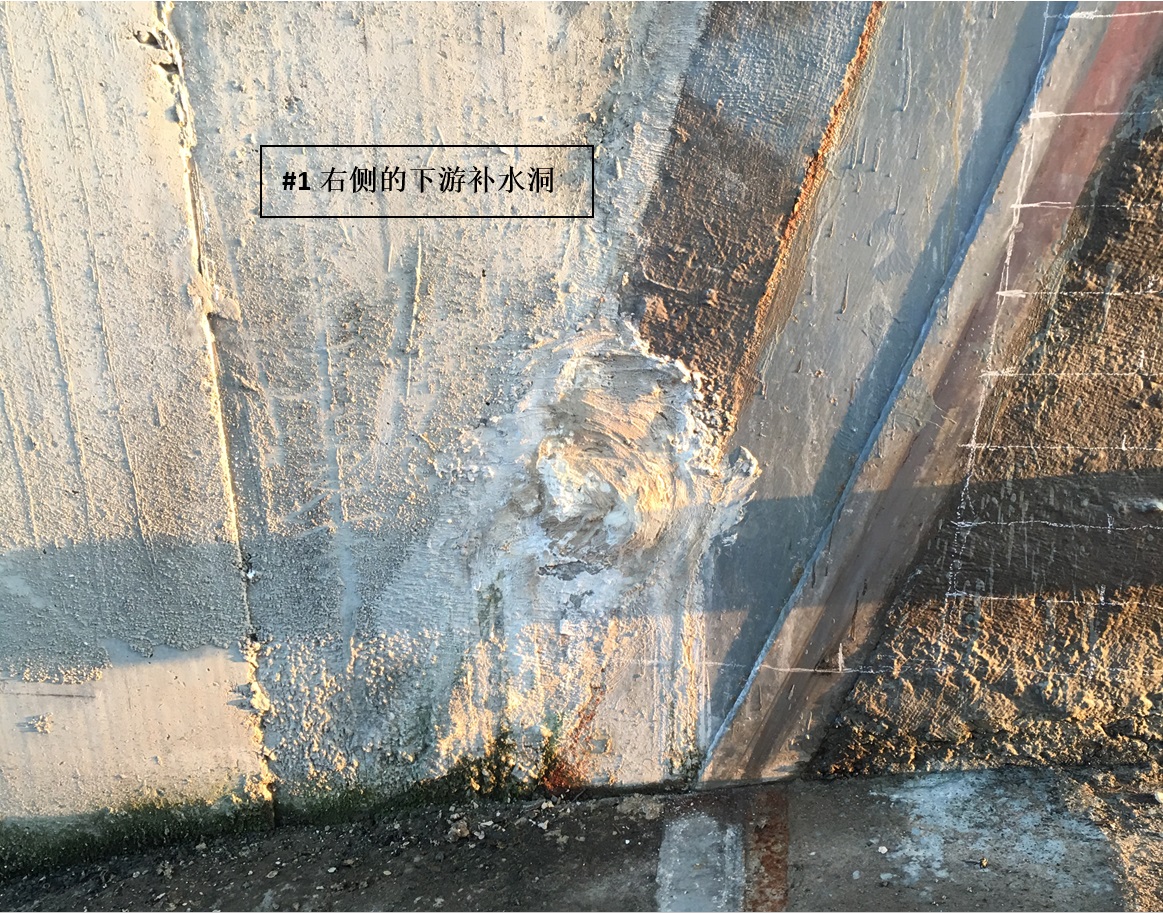

       #1泄洪孔右側下游測試圖片：

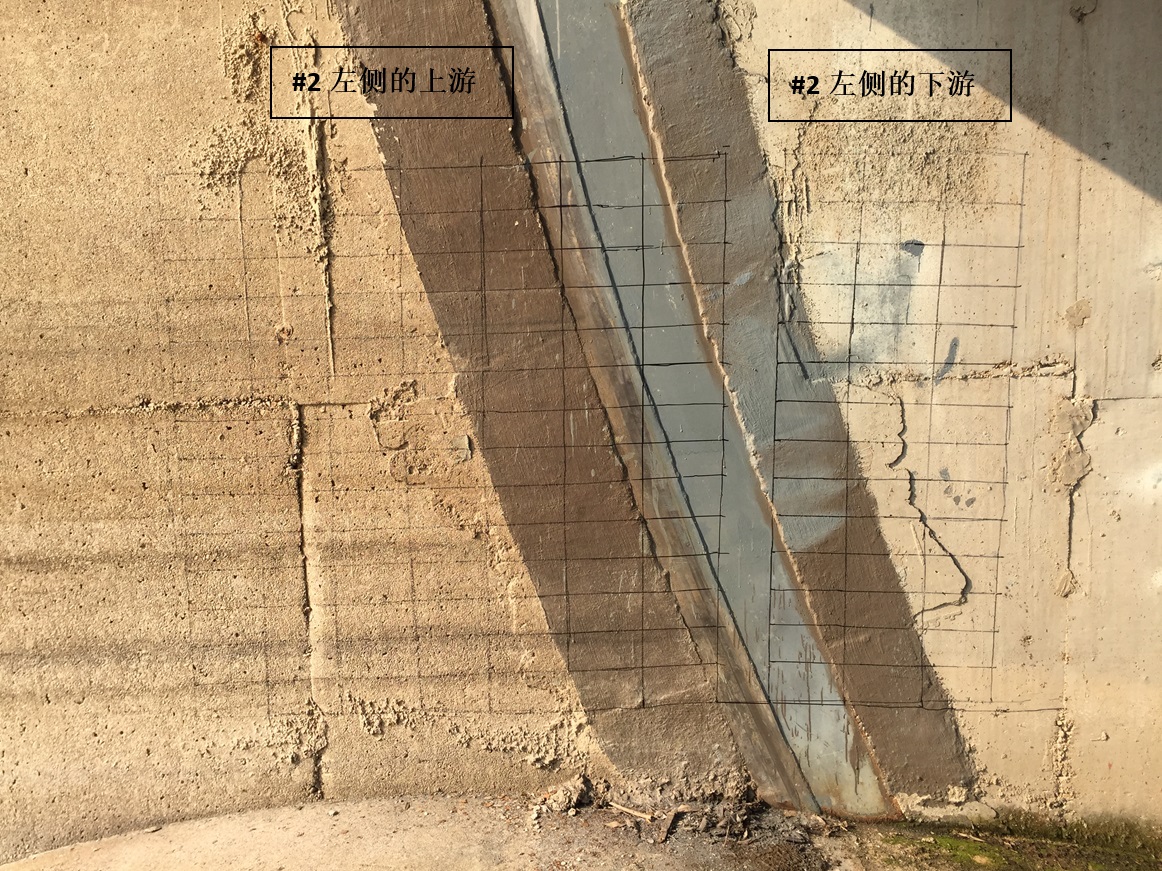

       #2泄洪孔左側墻面現場圖片：




       #2泄洪孔左側上游測試圖片：

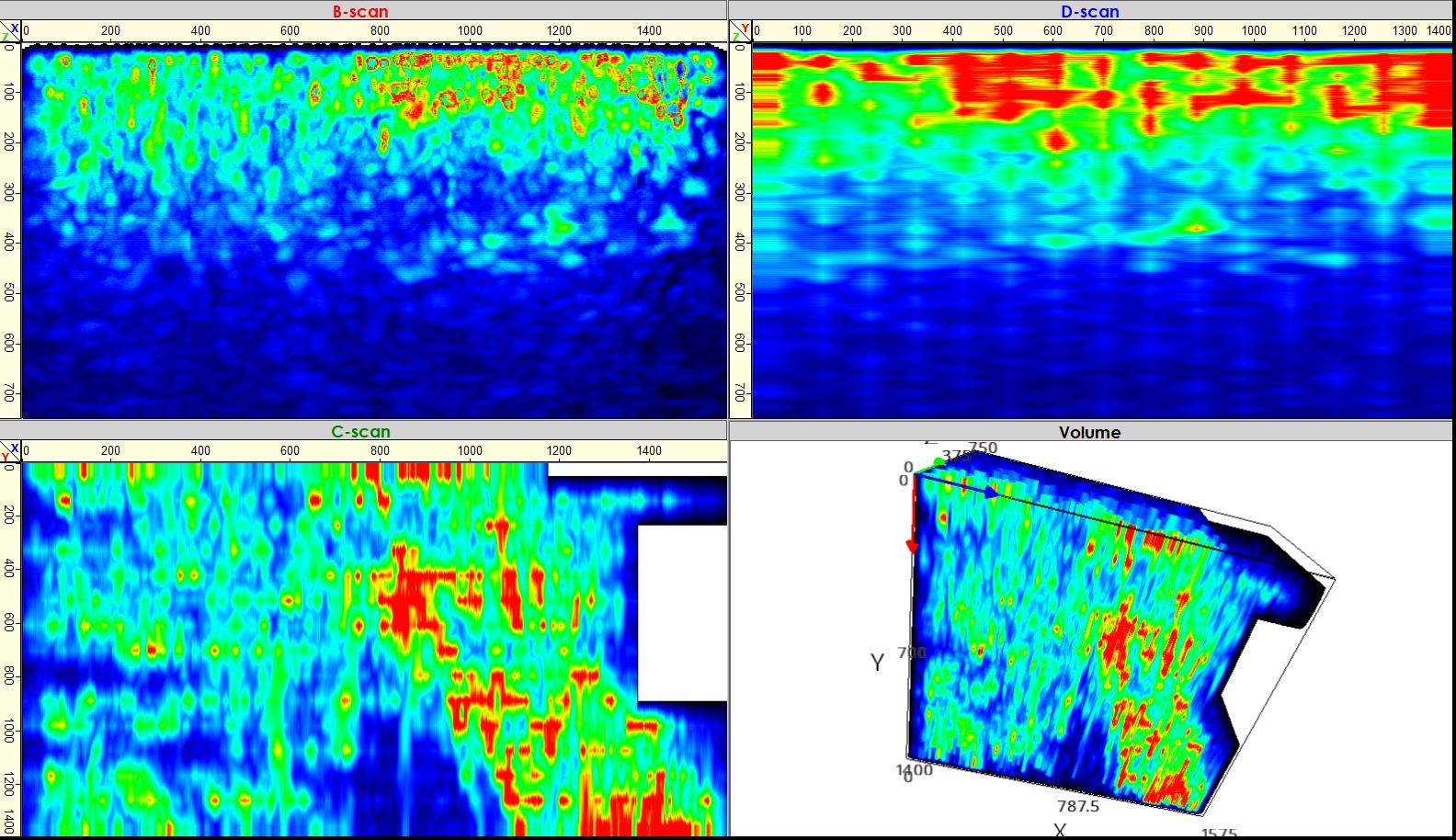

       結果分析：右側靠近門槽的位置在40cm處有底波反射，對應該位置處40cm的二次澆筑面；而在左側遠離門槽的位置沒有底波反射，對應一次澆筑1.5m以上的整體結構。

       #2泄洪孔左側下游測試圖片：

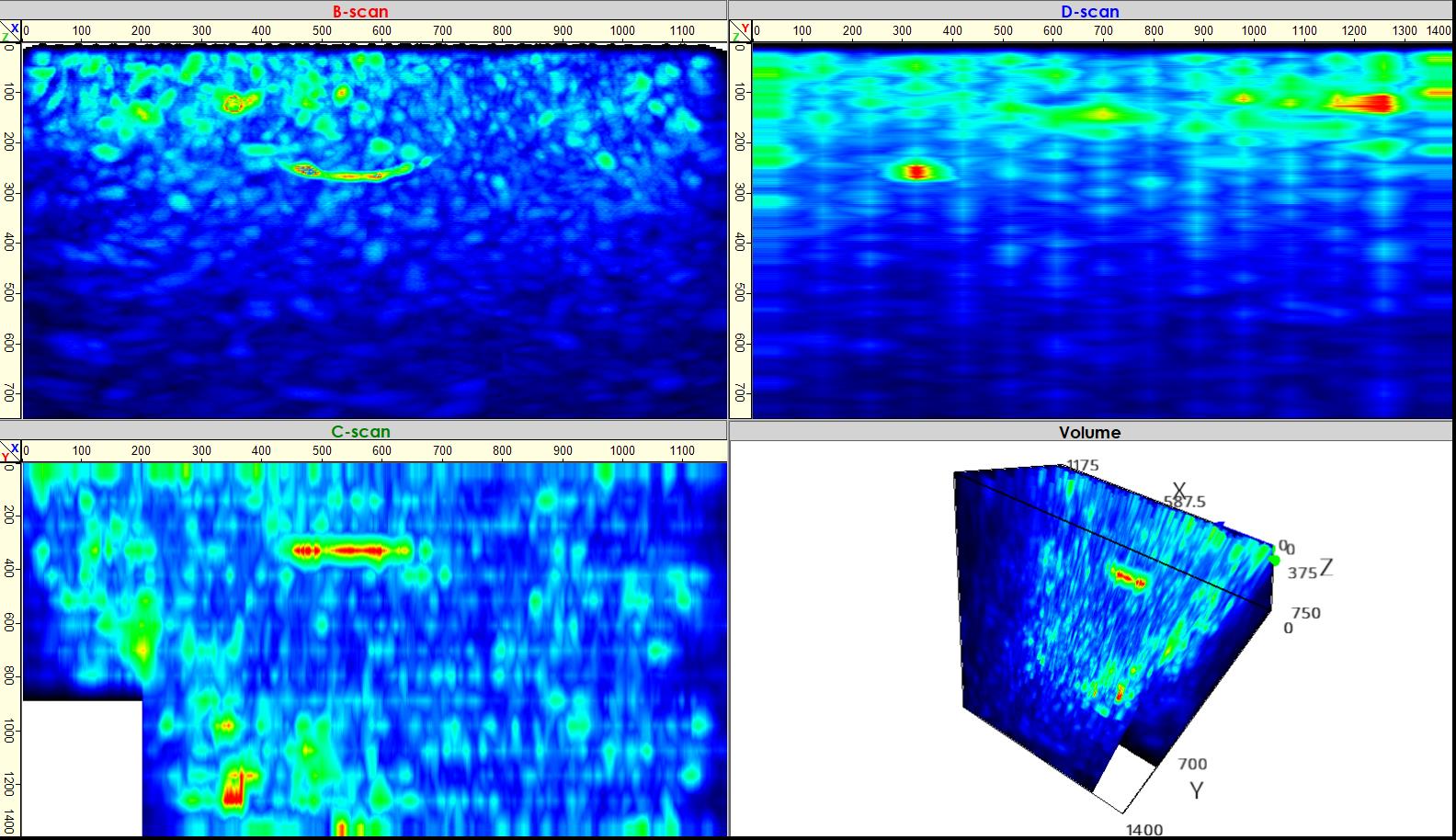

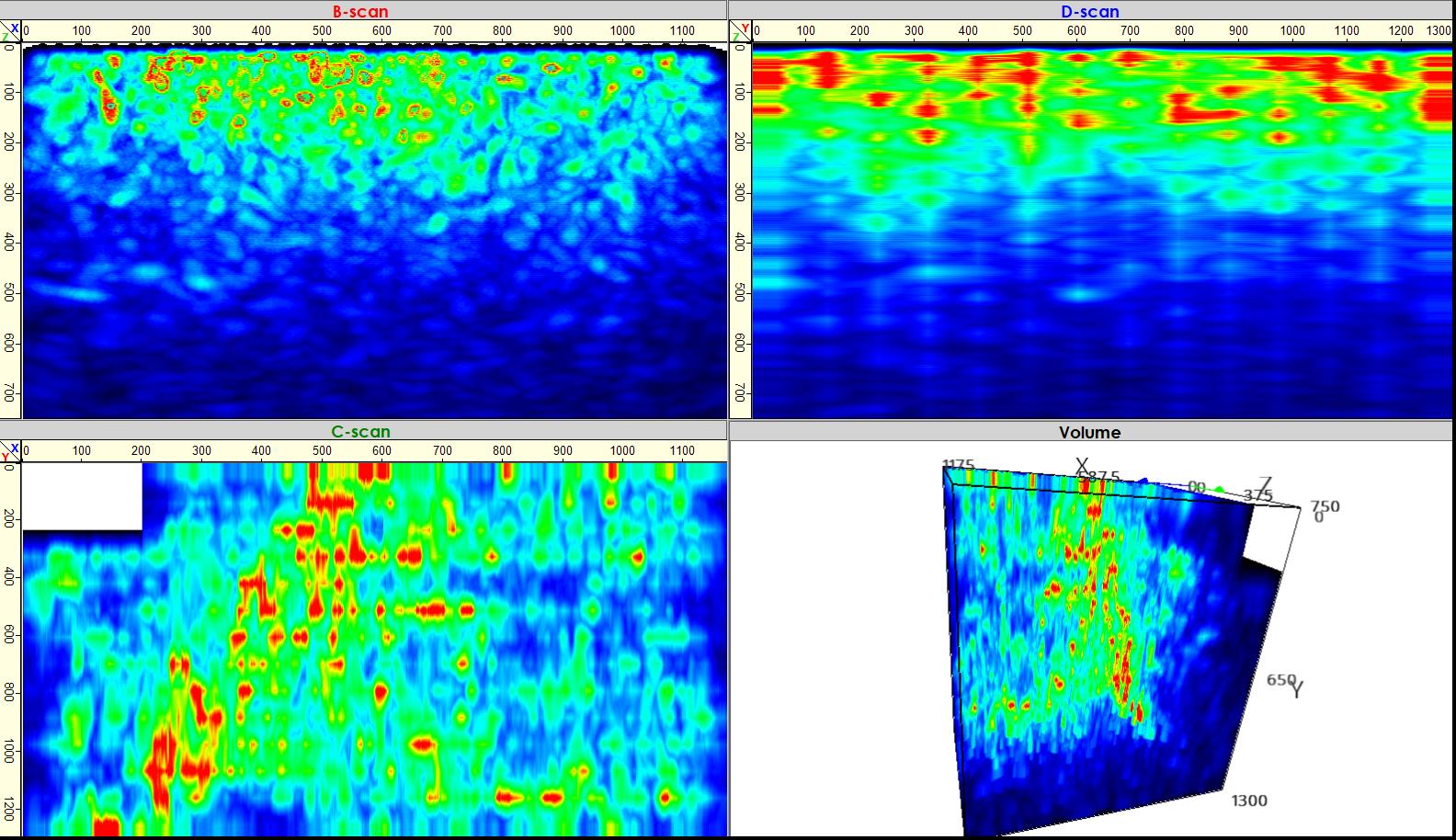

       結果分析：右側在20cm深度處有一段類似短鋼筋狀的物體，可能是一節短鋼筋、或橫向缺陷。

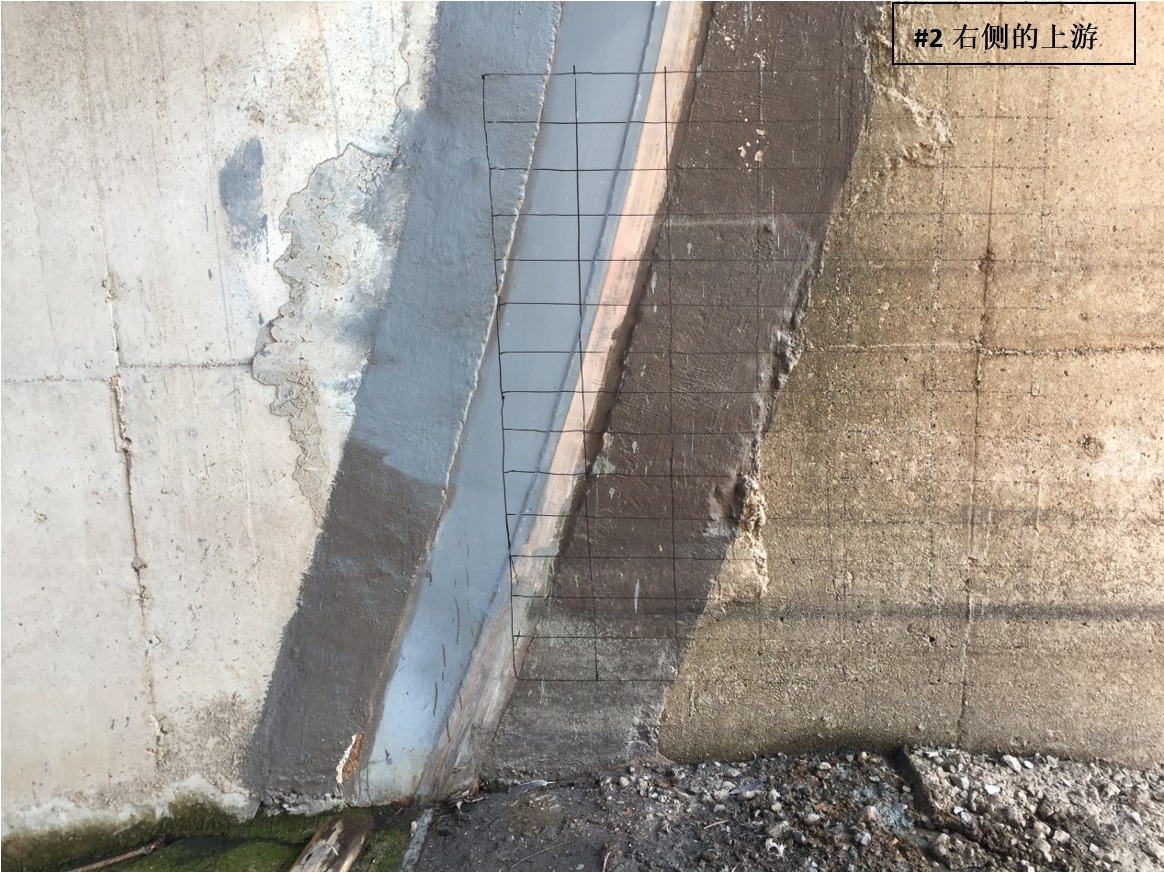

       #2泄洪孔右側墻面現場圖片：




       備注：#2右側下游地面有青苔，無法進行測試，故#2右側下游墻面無測試數據。

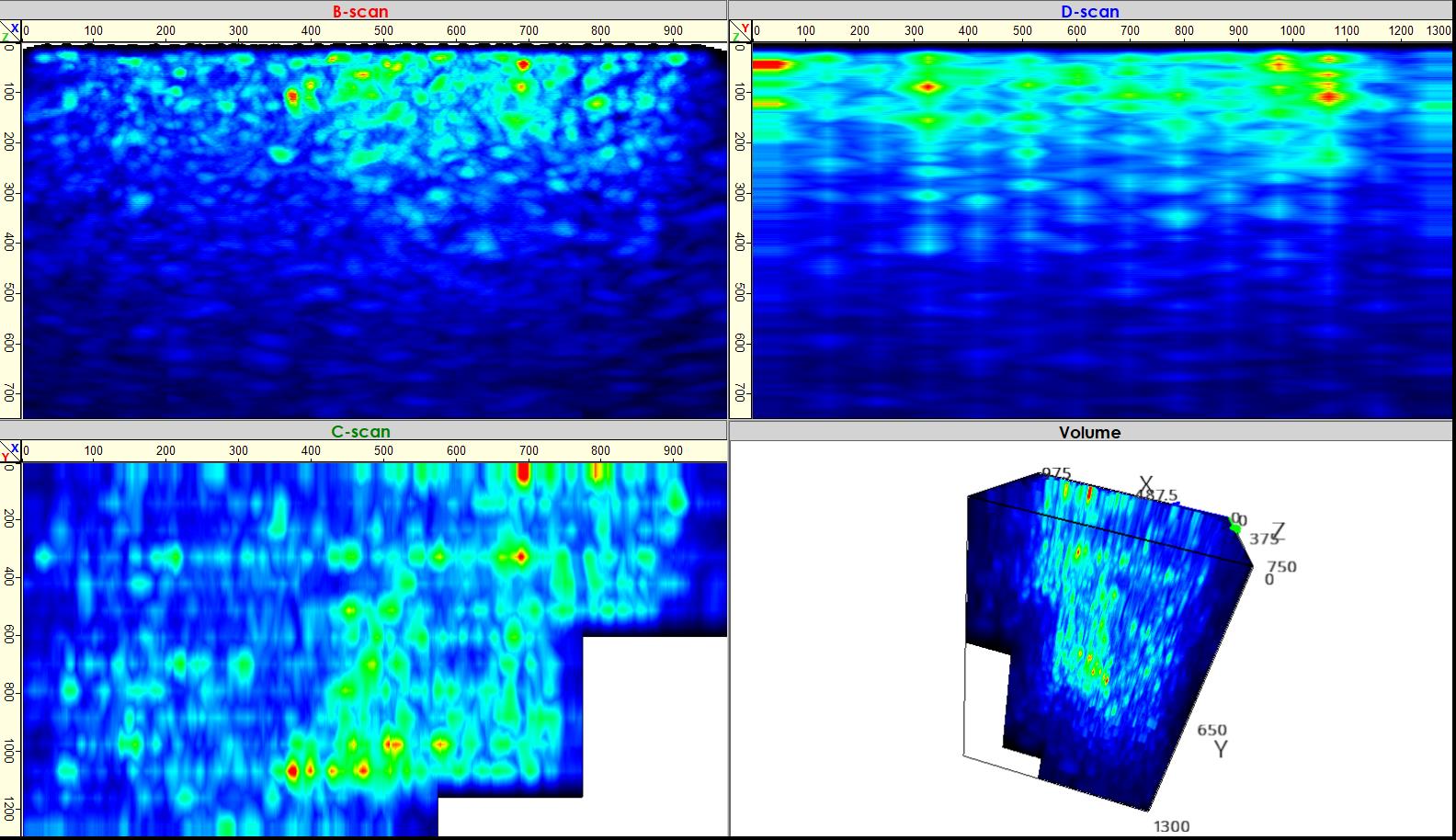

       #2右側上游測試圖片：




       備注：#2右側上游墻面測試時方向為：上游往下游，故C-Scan畫面與現場圖像方向相反。

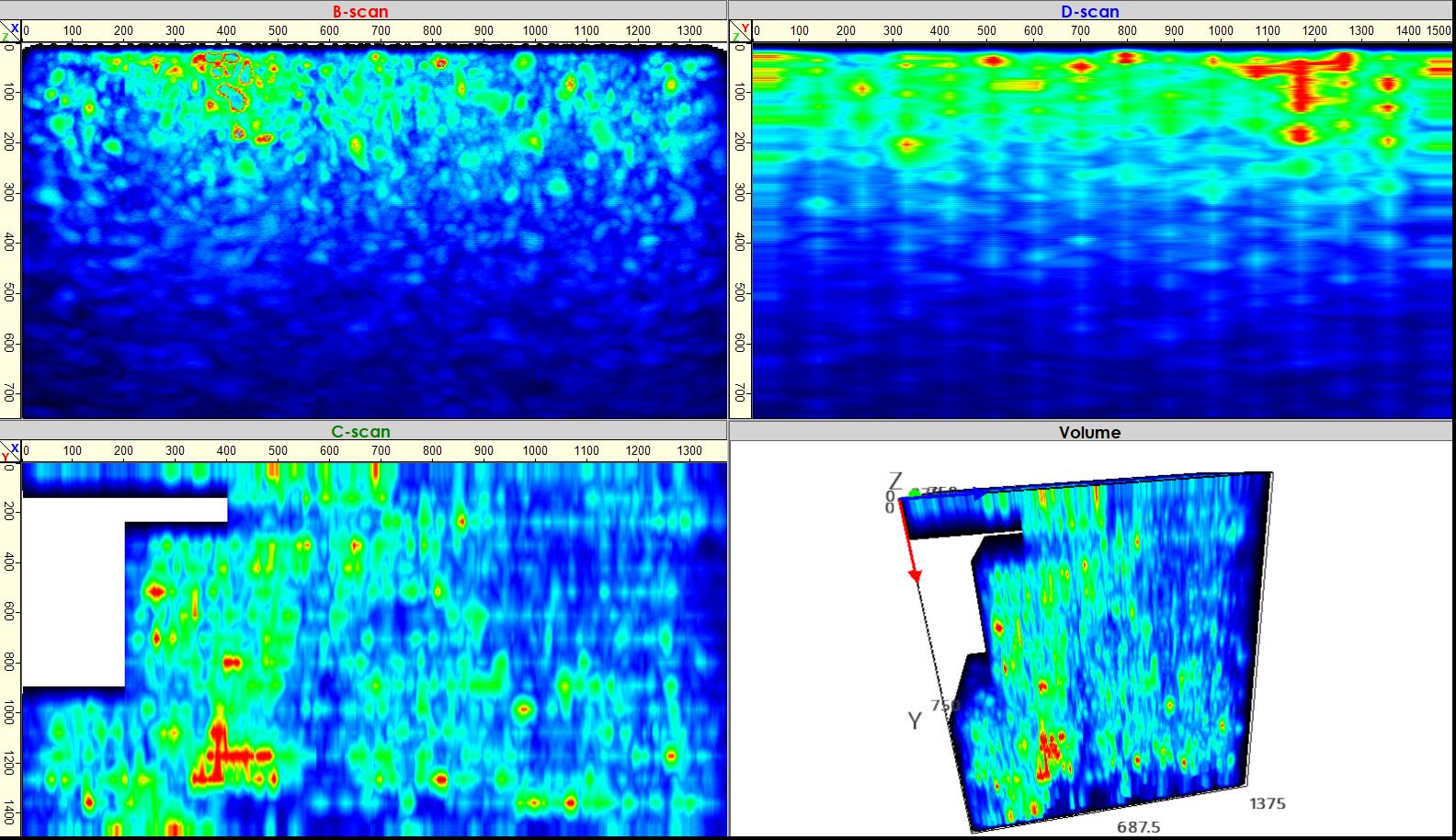

       結果分析：右側靠近門槽的位置在40cm處有底波反射明顯，對應該位置處40cm的二次澆筑面；而在左側遠離門槽的位置沒有底波反射，對應一次澆筑1.5m以上的整體結構。

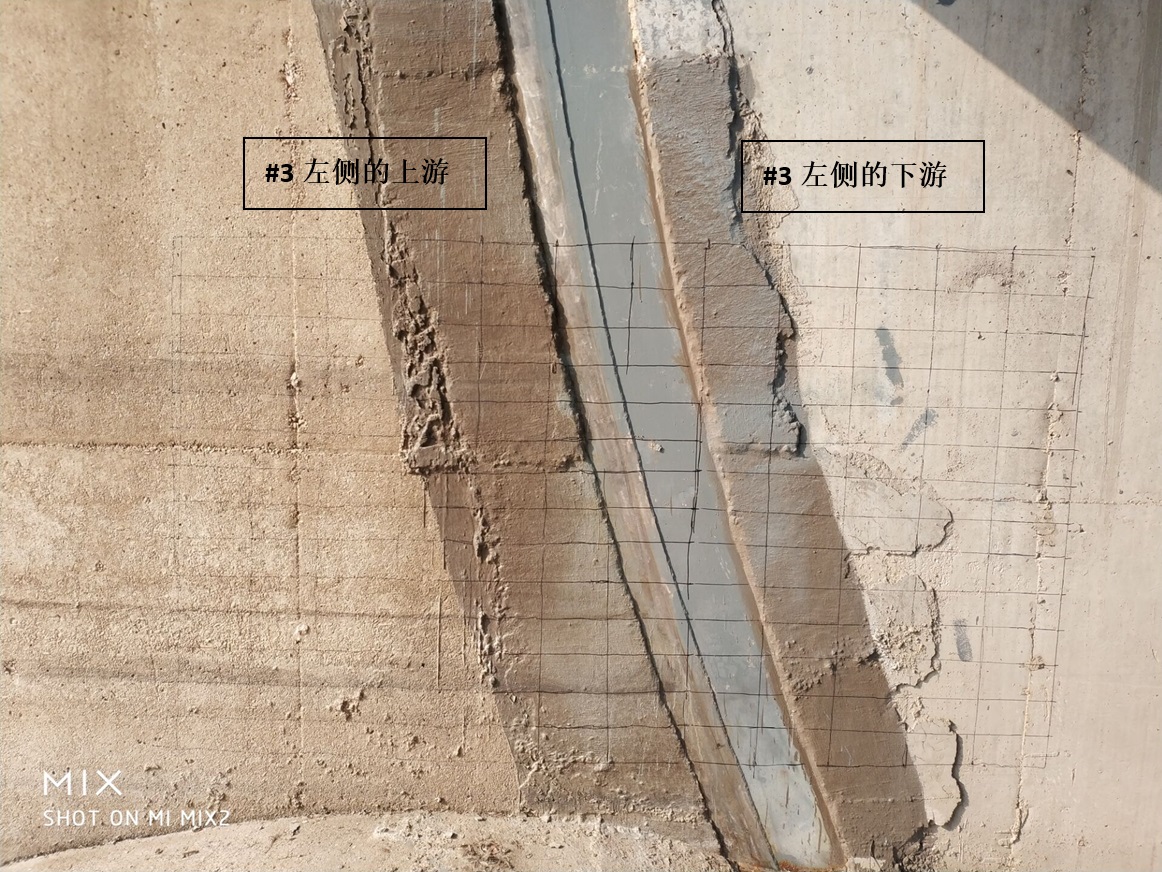

       #3泄洪孔左側墻面現場圖片：




       #3泄洪孔左側上游測試圖片：




       備注：#3左側上游墻面測試時方向為：下游往上游，故C-Scan畫面與現場圖像方向相反。

       結果分析：

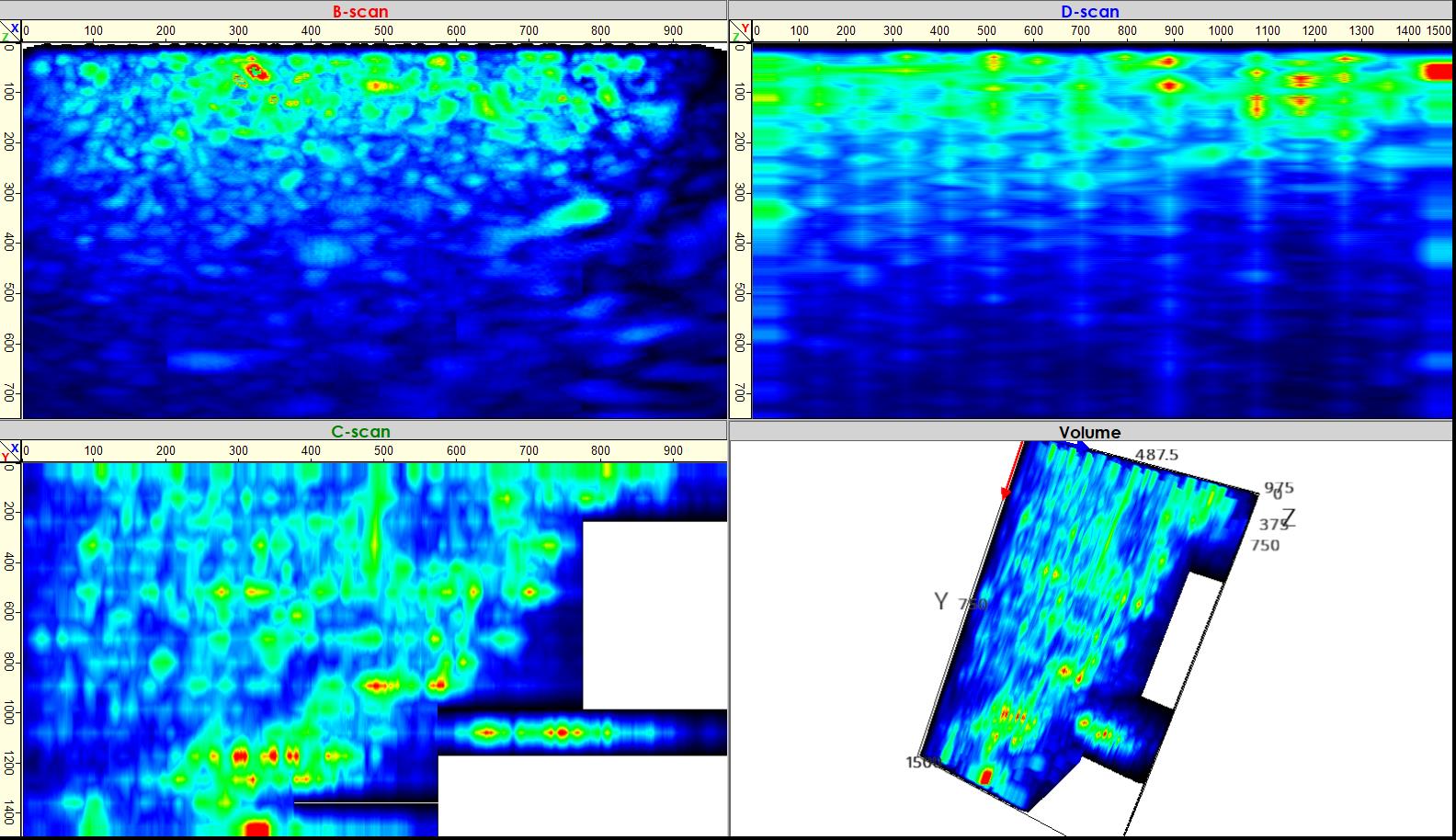

       #3泄洪孔左側下游測試圖片：




       備注：#3左側下游墻面測試時方向為：下游往上游，故C-Scan畫面與現場圖像方向相反。

       結果分析：

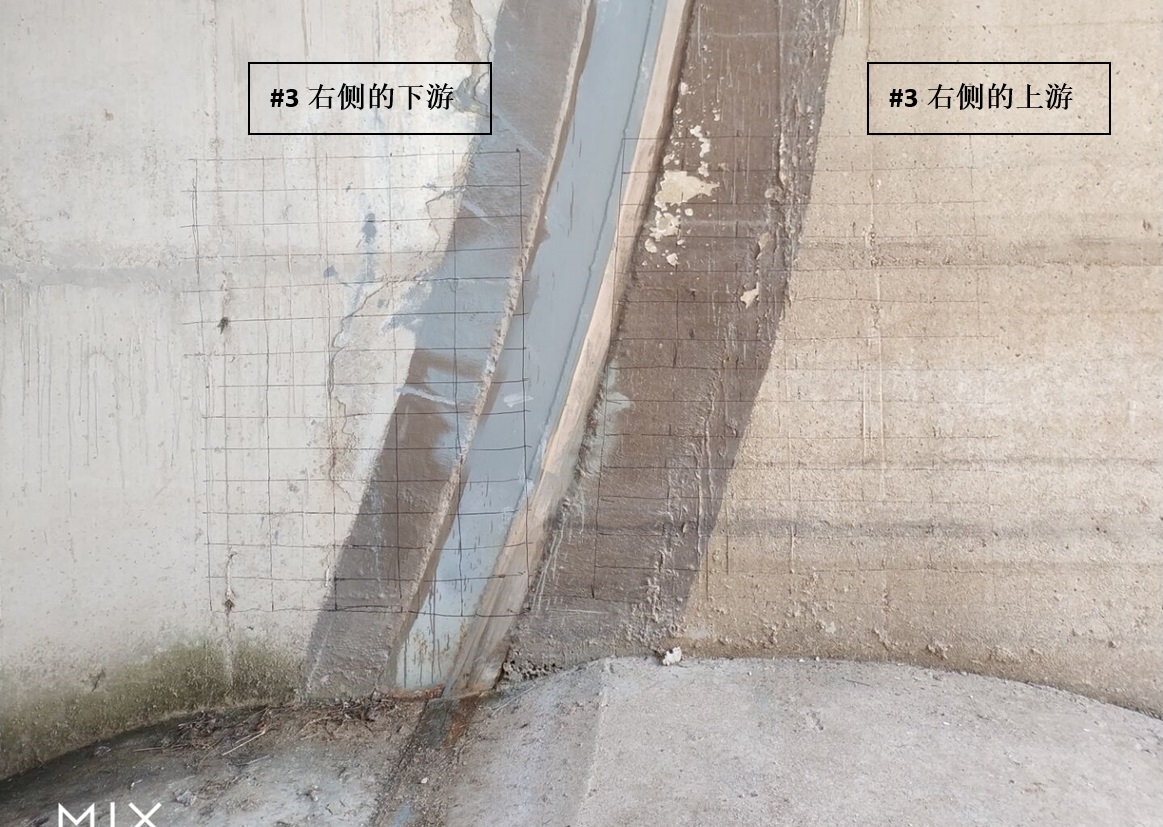

       #3泄洪孔右側墻面現場圖片：





       #3泄洪孔右側上游測試圖片：




       備注：#3右側上游墻面測試時方向為：上游往下游，故C-Scan畫面與現場圖像方向相反。

       結果分析：

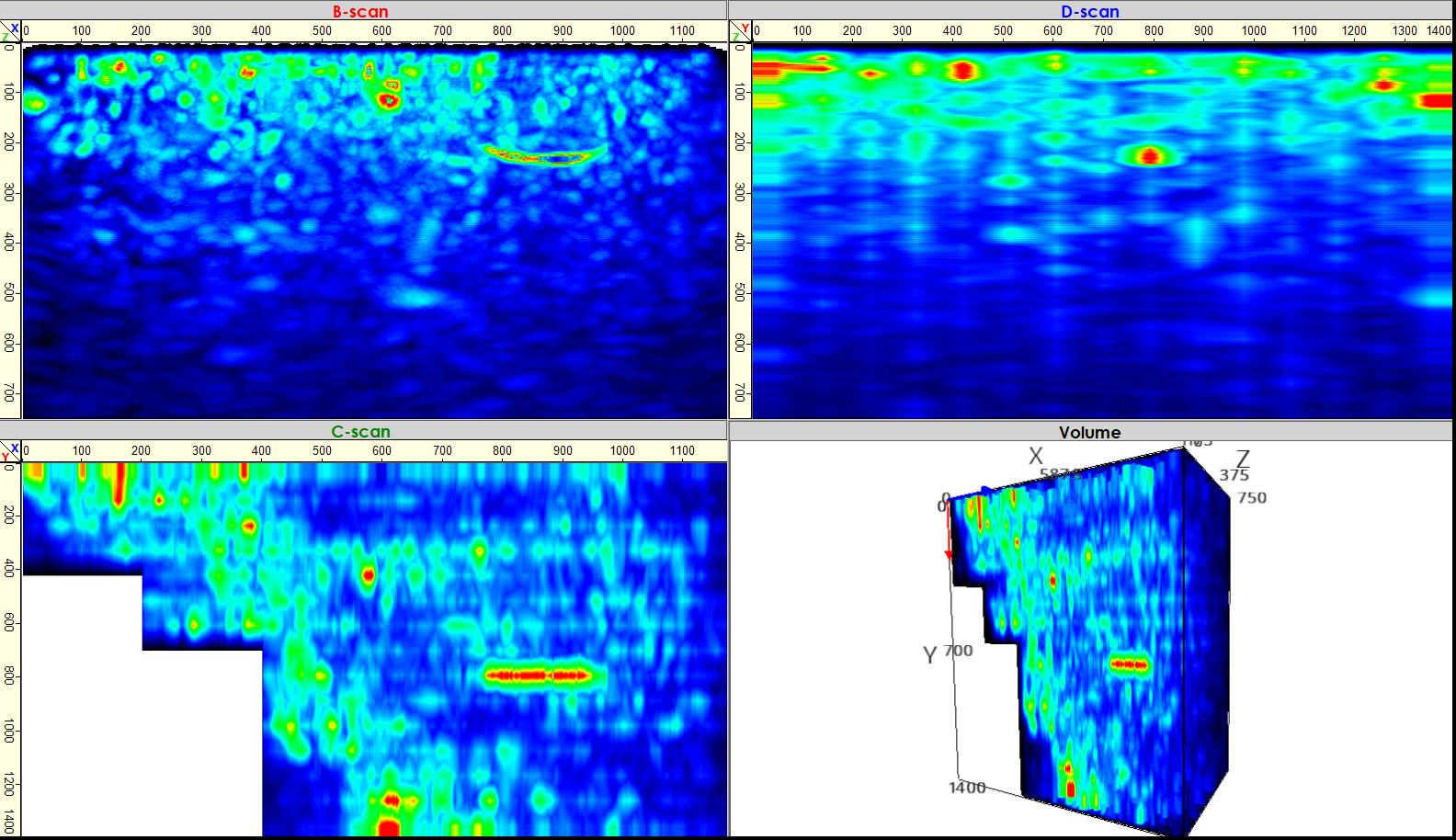

       #3泄洪孔右側下游測試圖片：




       備注：#3右側下游墻面測試時方向為：上游往下游，故C-Scan畫面與現場圖像方向相反。

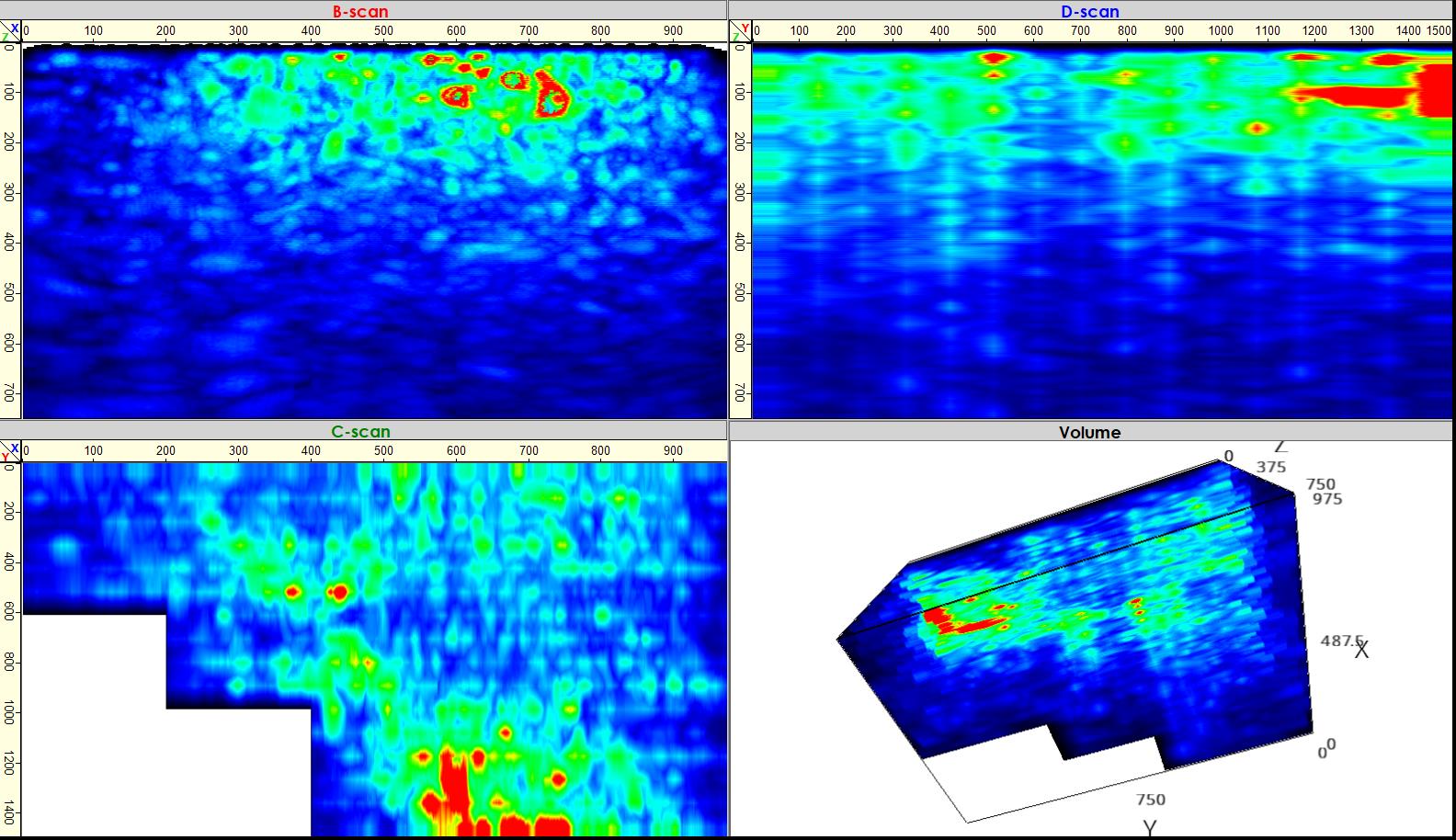

       結果分析：中部偏左側在28cm深度處有一段類似短鋼筋狀的物體，可能是一節短鋼筋、或橫向缺陷。
