垂直型durAnode4是陰極保護持續發展的產物,設計安裝于結構物的底部，具有優點。

所有裸露的部件都由鈦制成，保證其高度的耐久性，而且能夠全部隱藏起來。因此也可以用于古建筑中保護鋼梁，以及重量和尺寸非常重要的部位，例如停車場或其它類型的橋梁。也可以用于熱點區域的保護，節約成本但不降低保護等級。

durAnode4包含一個鈦陽極頭和一個涂有復合金屬氧化物（MMO）涂層的鈦質活性陽極。

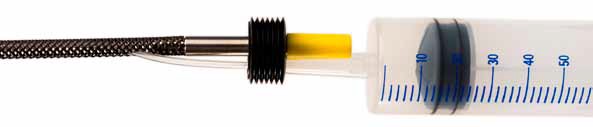

通過注射器將水泥漿注入黑色配合塞的孔內，空氣從透明的塑料管溢出來，留下一段真空可以保持水泥漿不外流直至凝固成型

陽極頭的重要特征

1、通過使用一個內置電阻器，可以得到可調節的理想的電流輸出和分布。

2、電阻器與相對尺寸較小的陽極連接，可以防止電流輸出的大量偏差，和大陽極但沒有電阻器的系統相比，可以允許更高的平均電流強度。
3、當有一個單獨電路短路時，電阻器可以防止串聯在一起的全部陽極短路,并且抵消了混凝土內不同電導率引起的電流輸出，這樣也減少了分區的數量。

4、多個durAnode連到一根電纜上，使用一個貫穿螺絲穿透絕緣層連接到電纜上，可以減少安裝工作量。這意味著電纜不需要去除表皮，只需要放置在陽極頭上即可。

鈦陽極頭規格

陽極頭標稱直徑	8mm
陽極頭標稱長度	38mm（也可提供其它長度）
陽極頭材料	ASTM B348二級鈦
描述	頂部內螺紋用于連接貫穿螺絲，樁頭設計用于焊接到復合金屬氧化物(MMO)涂層的多孔管

絕緣體規格

材料

PVDF

電阻器規格

由長度決定	100歐姆、220歐姆、510歐姆 1000歐姆、2000歐姆
類型	0.4W 陶瓷
電阻	詳見說明，0.25%

溫度補償器規格

類型

銅螺旋線圈

貫穿螺絲規格

材料	ASTM B348二級鈦
尺寸	5.5毫米螺紋
扭矩	用出廠設置的扭矩扳手插入

黑色配合塞規格

材料	LDPE(低密度聚乙烯)
直徑	26mm帶密封圈
吸氣管	2.5米長的透明PVC管
注射器	直徑5mm

活性陽極的重要特征

1、活性陽極的長度從100毫米到幾米不等，由微網結構組成一個直徑7～8毫米的管子。
2、相比棒狀結構，微網結構提高了陽極與水泥漿之間的電導率。由于管道內部也有水泥漿，增強了粘結材料的緩沖能力。

活性陽極規格

標稱管徑	8mm,公差±1mm
標準長度	100mm～550mm(也可提供其它長度)，公差為長度的±2%
材料	ASTM B265-08B一級鈦
涂層材料	復合金屬氧化物(MMO)
電阻	0.22歐姆/米
工作電壓	理論上鈦在氯化物污染的混凝土中的工作電壓約為10V，實際電壓最大為5～6V

設計壽命

Lida® De Nora文獻 (DNOx CP Lida® 10-07)指出，陽極表面區域最大額定電流為110mA/m2(相當于大約5.3mA/m)。
Lida®文獻指出，陽極在110mA/m2的預期壽命超過100年，在450mA/m2的預期壽命超過25年。

輸出電流
FORCE技術公司建議短時電流密度最高450mA/m2，電壓最高5V。最大輸出電流相當于每100mm有效長度2.4mA。FORCE技術公司有一種特別的水泥漿配方，這種配方制成的水泥漿具有很好的流動性和收縮性，也被用于durAnode系統的一部分。

應該注意的是，混凝土的電阻對陽極的輸出電流有強烈影響，5V的最高電壓也時常限制陽極的電流輸出。
