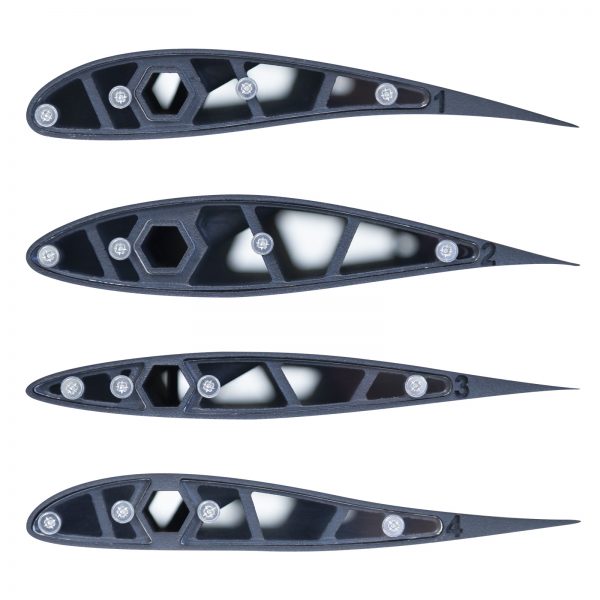

C30 – 計算機控制的風洞使用戶能夠在空氣動力學領域進行高級研究，包括邊界層實驗、流動可視化、壓力分布、湍流研究，并提供開發自行設計的空氣動力學剖面進行測試的可能性。

風洞具有計算機控制、遠程操作、數據記錄和實時繪圖等突出特點。

由于透明材料的工作部分結構和所有組件的緊湊設計，該系統還受益于每個被測模型的清晰可視化。

實驗內容
通過測量總水頭分布研究平板上邊界層的發展

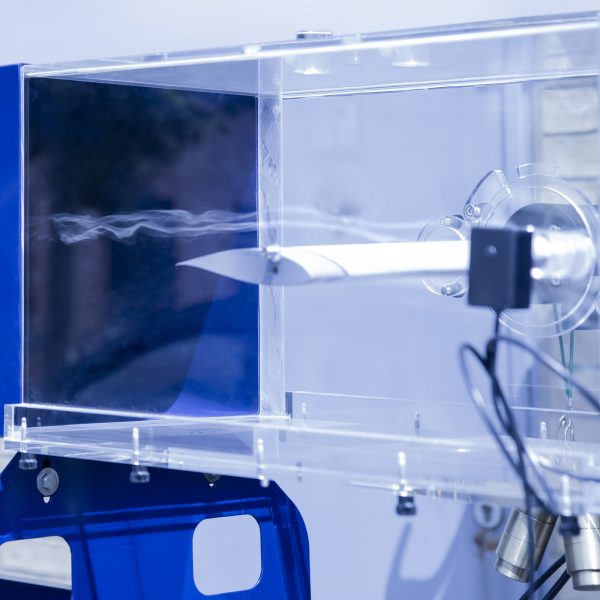

圍繞機翼的流動可視化研究
在不同攻角下測量機翼周圍的壓力分布
測量氣缸周圍的壓力分布
帶前緣狹縫和后緣襟翼的機翼升力和阻力的測量
使用皮托管和偏航探頭進行速度和壓力分布測量
測量不同形狀但共同赤道直徑的模型的阻力
機翼顫振演示
使用皮托管和傾斜或電子壓力計校準風洞速度指示器
使用尾流測量耙研究圓柱或機翼后面的尾流
邊界層現象的演示
根據實驗需要額外的附件

技術規格

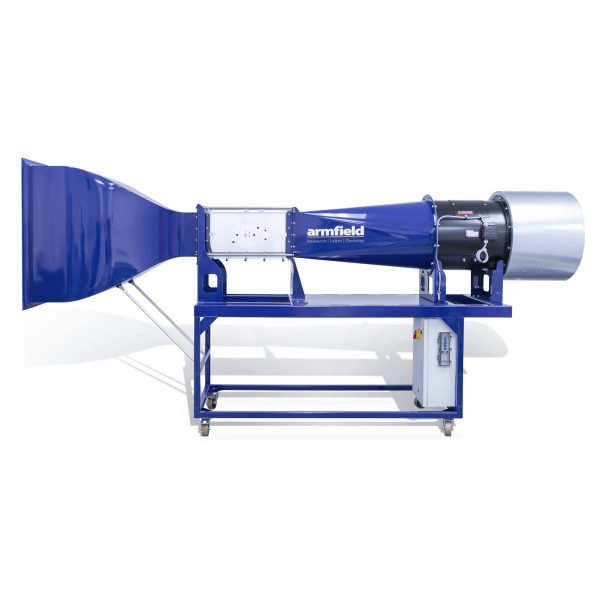

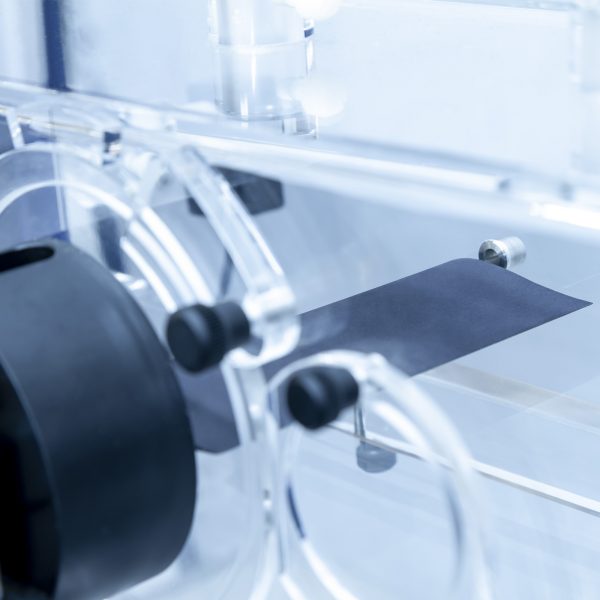

-用于進行空氣動力學實驗的獨立亞音速風洞 - 風洞安裝在帶輪子的鋼基座上，便于移動 - 工作段長度為310mm × 310mm和600mm - 該裝置作為一個開路系統運行 - 變頻器控制的交流吸風風機，將氣流拖過工作區段 - 精確的速度控制高達40米/秒 - 該管道采用了蜂窩狀流動矯直器，以使流動方向均勻 - 工作部分包括三個在其頂部部分的抽頭，以納入皮托管。它們位于工作段的開始處，處于測試位置的模型的上游和下游 - 所有可選的和自建的模型都通過一個直徑160mm的圓形艙口插入。提供的每個配件都內置在獨立的艙口，其中包括一個角度尺度，使模型可以手動旋轉到已知的角度
線性速度	0-40m/s
工作部分	長: 600mm
	寬: 310mm
	高: 310mm
軸流式通風機功率	約4kW
風扇轉速	3000rpm
測量范圍	壓力計: 0-250mm H20
	風速: 0-40m/s
	傾角: +/- 180°
	升力: +/- 10N
	拖曳力: +/- 10N
	俯仰力矩: +/- 3N

總體尺寸
長	3.785m
寬	0.990m
高	1.930m
包裝
體積	7.95m3
毛重	665kg

特征

- 堅固的設計，高質量的材料制造，延長產品壽命

- 通過軟管和快速釋放接頭連接到主底座單元

- 該裝置配有輪子，便于移動;這些可以拆除，并將機組固定在地板上進行永久安裝

- 機組提供了完整的手冊，包括以下部分:安全，安裝，設備圖表和規格，例行維護，操作和指導實驗
