概述

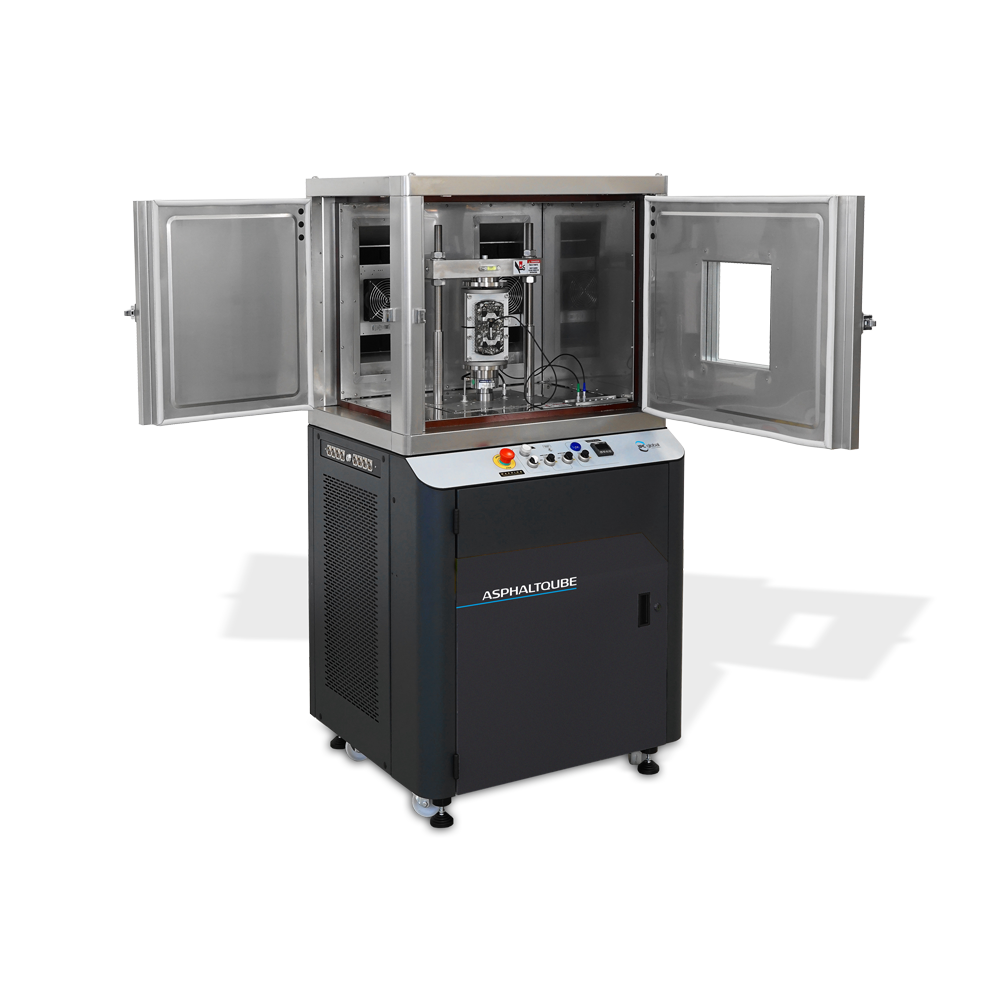

       AsphaltQube系列電動型多功能瀝青混合料動態試驗機是Controls-IPC引領行業發展的新一代道路材料研究神器。使用Controls的EmS電動伺服控制技術，替代了傳統的液壓伺服作動器，完全消除了液壓試驗機固有的密封件老化，漏油，長時間使用后油的質量變差，性能衰減，噪音大等問題。只需要連接220V電源即可使用，工作過程中幾乎沒有噪音，即使是在市中心寫字樓，教室等對于環境條件要求極高的區域都可以使用。AsphaltQube的整體組成結構與AMPT類似，但使用了大尺寸的環境箱替換了AMPT的三軸室，從而可以運行“四點小梁彎曲疲勞”這個非常流行和重要的試驗，而且兩側敞開的環境箱設計，也使得試件安裝和調試工作變得更加容易。

       AsphaltQube作為一款高度集成化的設備，控制器、電動伺服作動器、溫控系統（加熱單元，制冷模塊和風扇），傳感器快捷接口，信號放大器，空壓機（三軸試驗圍壓源）等主要部件全部內置，底部帶有萬向輪，占地面積＜1平方米，外部只需連接1臺計算機即可使用，其操作的便利程度與UTM（獨立部件組合）相比，具有明顯的設計優勢和操作便利性優勢。

       目前，AsphaltQube系列共有2個型號可選。分別是：

       79-PV70Q02/I2 標準型AsphaltQube，最大動態荷載±15kN，最大控溫范圍：-10℃到+60℃

       79-PV35Q02/I2 專業型AsphaltQube PRO，最大動態荷載±30kN，最大控溫范圍：-40℃到+80℃，可以理解為“電動版UTM-30”

試驗功能

模量試驗
單軸壓縮動態模量，滿足標準：AASHTO T342，JTG E20-2011 T0738
壓縮動態模量，滿足標準：AASHTO T378/TP132（小試件）AMPT方法（單軸法和圍壓法）
單軸拉伸動態模量，滿足標準：EN 12697-26方法D，JTG 3441 T0863（無機結合料穩定材料）
單軸拉壓動態模量，滿足標準：EN 12697-26方法E
間接拉伸回彈模量，滿足標準：EN 12697-26方法C/方法F，ASTM D4123/D7369，AASHTO TP31/TP131
兩點彎拉動態模量，滿足標準：EN 12697-26方法A（法國標準）
四點彎拉動態模量，滿足標準：EN 12697-26方法B，JTG 3441 T0862（無機結合料穩定材料）

高溫抗車轍性能試驗

抗裂性能試驗（疲勞開裂和溫度開裂）

主要特點

一體化集成，占地空間?。ㄖ鳈C占地面積＜1平方米），底部帶有萬向輪，便于在任何區域使用，甚至是移動實驗室

220V民用電插電即可使用，安靜無噪音，即使在CBD，創新園區等對于環境要求極其嚴格的地點也可使用

兼具UTM和AMPT的優點，可以用于單軸壓縮動態模量，四點彎曲疲勞等最重要的試驗

易于保養，系統帶有自動計時器，當累積運行時間達到500小時后提醒用戶添加潤滑油進行保養，不存在液壓系統漏油，空氣系統積水等問題

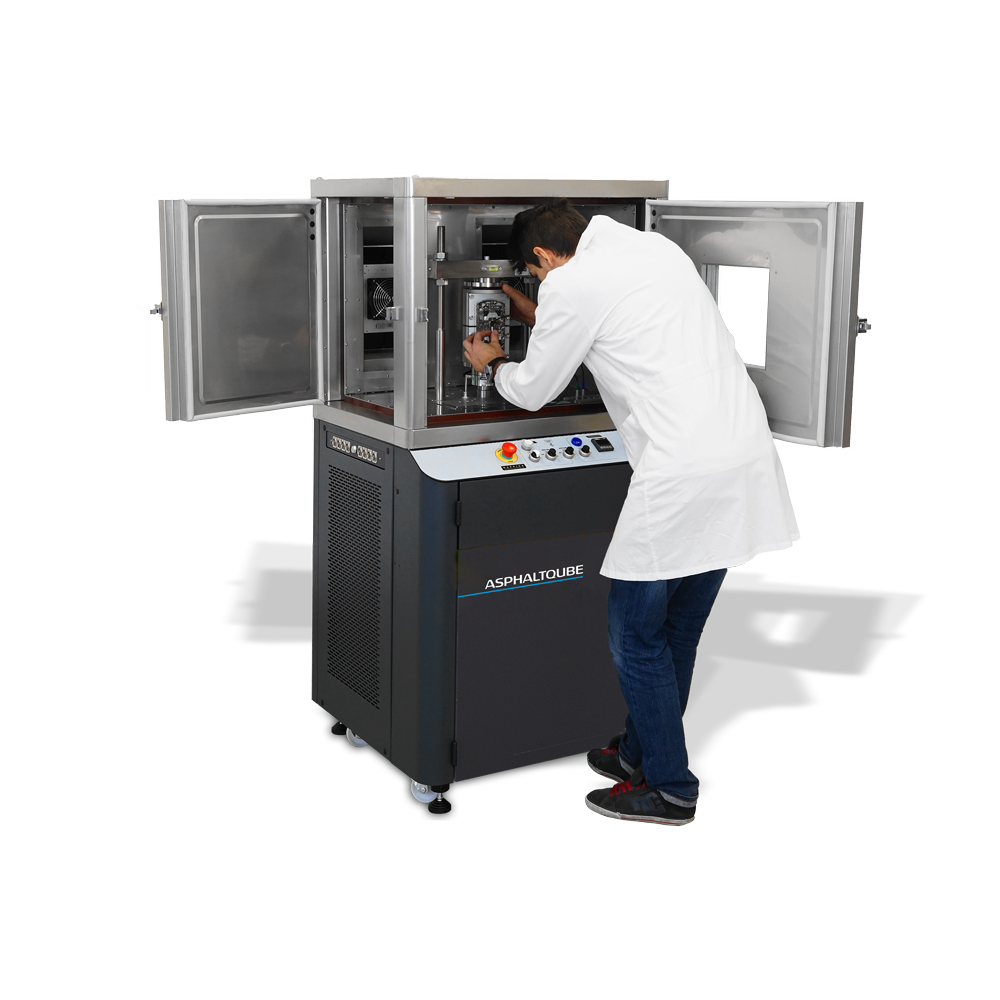

操作方便，雙側開門的設計讓試件安裝和設備調試更加簡單；前方的傳感器快速接口也避免了穿線的工作

更小巧的反力架設計使得試驗準備更簡單，更易于對中

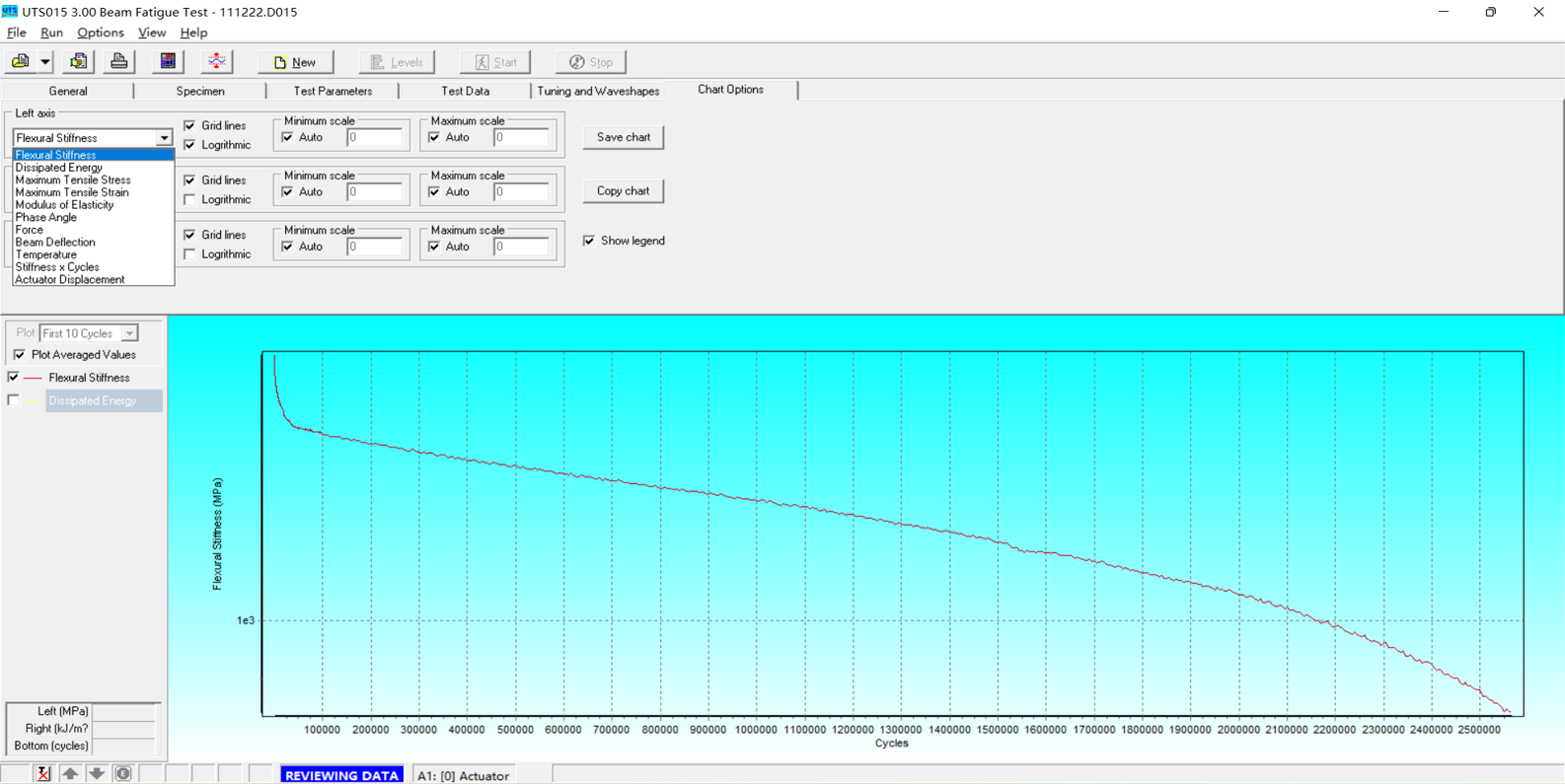

運行效果穩定可靠，性能優越，圖1是國內用戶運行四點彎曲疲勞試驗達到250萬次的實例

圖1：四點彎曲疲勞試驗在AsphaltQube上的運行實例

試驗軟件

Controls-IPC 的動態試驗系統的UTS及UTS Neutron軟件具有既“簡單”又“復雜”的特點：

“簡單”是指軟件具有數十個標準試驗方法程序，以及標準試驗的自定義模式程序，對于那些按照國際標準試驗方法進行材料質量控制試驗的用戶來說，打開模板即可試驗，操作非常方便；

“復雜”是指軟件具有多種自定義的新方法開發模式，可以編寫簡單的應力/應變控制試驗，疲勞試驗，多步驟加載試驗；Controls-IPC的軟件開發工程師還可以根據用戶的特殊試驗需求來編寫試驗程序，共同開發新試驗方法。

因此，Controls-IPC的軟件能夠滿足不同工作性質的用戶需求。

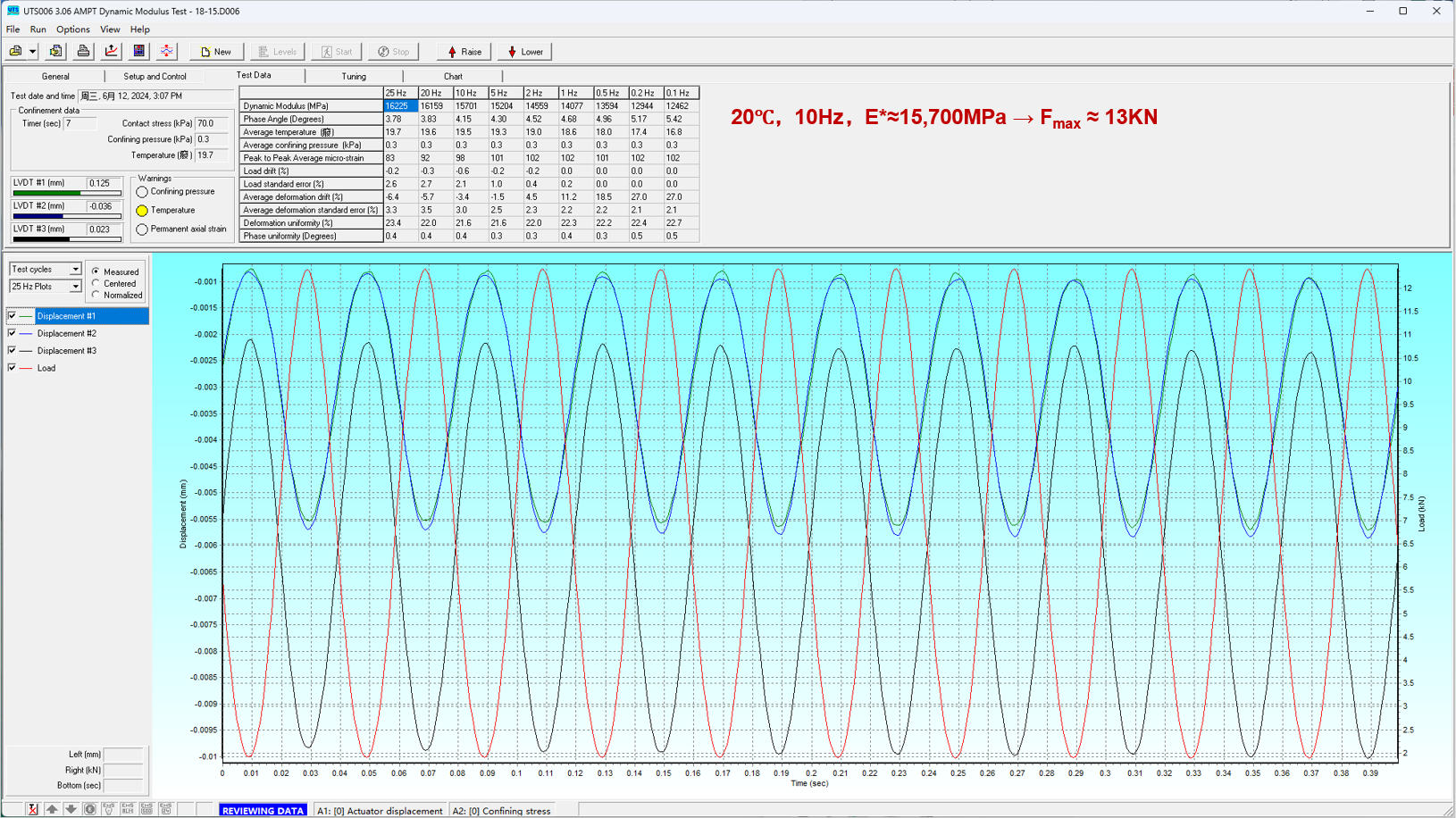

圖2是常用的單軸壓縮動態模量的試驗結果示例，在20℃和10Hz條件下，測試樣品高模量瀝青混合料的結果約為15,700MPa。

圖2：高模量瀝青混合料測試結果示例

       軟件能夠控制系統自動完成頻率掃描，計算每個頻率對應的動態模量，相位角等指標，并計算各種誤差指標，對試驗結果的質量進行控制。測試結果以表格的形式顯示，并繪制成曲線實時顯示；用戶還可以將測試結果到處為.csv格式的文件，使用Excel等第三方程序進行后處理；或是導出符合FHWA發布的FlexMAT程序要求格式的數據來繪制動態模量主曲線。

IMACS2控制與數據采集系統

       AsphaltQube系列電動試驗系統內置IMACS2控制器。新一代的IMACS2控制器是Controls-IPC根據自身動態試驗系統的需求與新的UTS Neutron軟件共同開發的，具有如下的進步：

• 新設計使用了新的電子元器件，延長了控制器的使用壽命，零配件在市場上易于購買；
• 控制器與計算機軟件通訊使用千兆網線，大幅度提高實時數據傳輸速度；
• 控制器可以連接互聯網，由制造商進行遠程訪問，對系統進行診斷，升級控制器固件；
• 控制頻率由原來的5kHz提高到25kHz，采樣頻率由5kHz提高到200kHz，AD轉換分辨率提高到24位；
• 控制器在主板上預留了RS485/232，CAN總線，HDMI輸出，USB，編碼器，電磁閥，步進電機等接口，為后期的系統升級和硬件組網預留了可能性。
• 傳感器自動識別技術，當插入帶有智能芯片的傳感器后，系統可以自動識別標定文件并導入，避免人工加載發生錯誤的可能性。

技術規格

加載能力：靜態±10kN，動態±15kN

頻率范圍：最高100Hz

作動器行程：±15mm

作動器類型：電動機械伺服作動器

噪音等級：2m處＜70分貝

控溫范圍：+2℃~+60℃（-10℃~+60℃）

接口數量：8個

壓縮空氣：只在三軸試驗時使用?？蛇x購內置低噪音空壓機，或選擇外置氣源。

外形尺寸：高1630mm×寬830mm×深830mm

重      量：250kg

電源規格：230V，50Hz單相電，9A。
