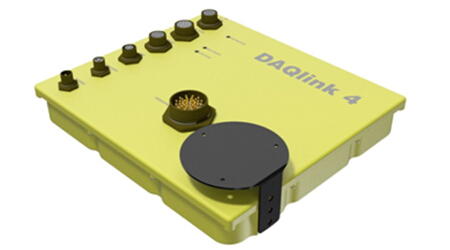

DAQlink 4高分辨率分布式地震儀

產品介紹：

DAQlink 4 是便攜式地震儀的第四代產品。系統可以配置為獨立的監測系統、地震折射系統、或分布式地震反射系統。

Vscope軟件控制地震儀，提供采集控制，數據質量控制（QC）和文件存儲。地震儀利用行業標準的以太網進行命令、控制和快速數據文件傳輸。

DAQlink 4，高分辨率分布式地震儀，便攜式地震儀，小型便攜式地震儀，地震數據采集儀

系統特點：

性能優秀

● 每個地震儀節點1至24通道

● 高速24位ADC–高達64,000sps

● 帶寬–DC至20 KHz

● 低失真–0.00008%THD@500sps

● 寬動態范圍– >124dB@500sps

● 低噪聲–<0.2μVRMS@ 500sps

多種時間同步模式

● GPS時鐘訓練用于自動記錄

● VHF/UHF無線電便于地下使用

● 或者通過電纜同步多套DAQlink

多種觸發模式

● 錘擊開關觸發用于炮點采集

● 時間觸發用于噪聲監測

● LTA和STA觸發用于事件監測

● 兩種觸發電路可用，一種用于標準的，另一種用于低電壓輸入

多種數據存儲方式

● 標準16 Gb內置存儲卡

● 外置式，兼容USB存儲接頭用于數據備份和傳輸

● 以太網連接用于快速數據傳輸和遠程數據存儲

內置以太網

● 通過網絡來配置地震儀和監測采集

● 兼容電纜，Wi-Fi和蜂窩數據

● 內部FTP服務器用于外部數據存取

內置接收測試

儀器測試：

失真，交叉饋電，共模抑制比，脈沖&噪聲

傳感器測試：

電阻，頻率，阻尼，靈敏度

升級版優點：

● 最大采樣率提高到1/64 ms；

● 帶寬提高到20kHz;

● 時鐘同步增加了對VHF無線電的支持；

● 動態范圍提高到124dB；

● 單節點24通道（已無6，12通道）；

● 數據格式增加了強震儀的MiniSEED格式，可作為連續記錄地震的硬件。

運行模式：

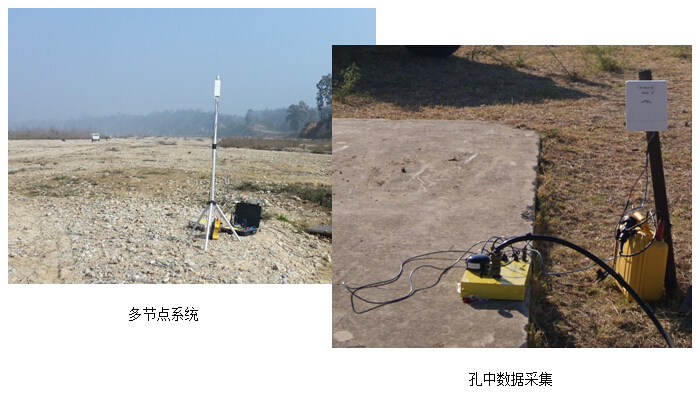

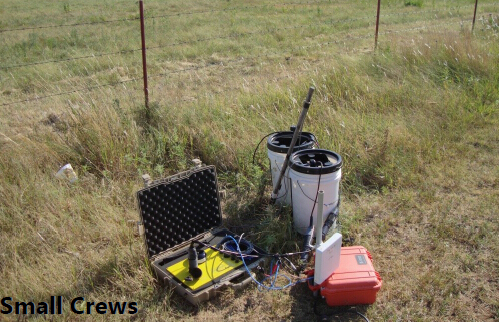

作為獨立地震儀運行

● 使用大錘和錘擊開關

● 小型、輕便系統適用于小型、快速的工作

作為采集系統運行

● 使用激振震源和Force 3控制器

● 網絡計算機用于監測采集、質量控制數據和存儲炮點記錄

被動監測

● 真實的連續記錄

● 使用蜂窩調制解調器用于遠程數據采集

● 配合地表或孔中傳感器工作

自動事件檢測

● 連續記錄和存儲數

● 使用LTA（長期平均）或STA（短期平均）

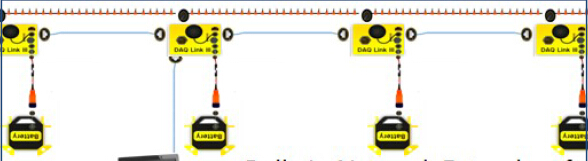

分布式DAQlink4系統

分布式DAQlink 4系統由標準DAQlink 4地震儀和內部高速網絡擴展器組成。通過廉價的雙絞線電話電纜，這些網絡擴展器發送觸發時間并從其他的DAQlink接收地震數據。這些電纜長度可達3千米。

整個系統接入一臺用于控制地震儀網絡和存儲采集到的地震數據的計算機，這臺計算機可以在采集的同時提供質量控制。最終數據文件可以存儲為SEG?2, SEG?D, SEG-Y, ASCII或MiniSEED 格式。

可擴展性和靈活性

所有的DAQlink 4地震儀均與Seismic Source公司生產的震源控制產品相兼容。

包括：

● Force 3可控震源控制器，

● Boom Box 3炸藥同步器，

● RTM 3遠程觸發模塊。

● DAQlink節點也與通用編碼器Universal Encoder 2相兼容。

● 使用UE2以實現精確的震源操作。

VibraScope軟件

功能：

● 配置DAQlink4用于采集

● 監測地震儀的運行

● 下載和評價數據

特點：

● 數據顯示

● 分析–振幅&相位譜

● RMS噪音和信號圖

擴展：

● 對于大系統，DAQlink 4地震儀與iSeis

● Sigma Field全線軟件相兼容，包括

● Source Link & Sigma Observer

歐美大地公司代理DAQlink地震儀系列產品，歡迎垂詢！
