產品簡介：

SIGMA 4，先進的、成熟的無線地震記錄集系統，可內置/外接傳感器，包含3通道和4通道兩種型號，無縫提供完整的震源控制/記錄集成解決方案。

Sigma4可擴展至數百個通道，相對于其他產品，該型號應用案例廣泛，在油氣勘測、誘發地震監測、地質巖土工程、振動/聲學監測和地震監測等方面得到應用。

典型用途包括自主（盲采）節點、控制&狀態節點金額實時數據測震儀，具有多種記錄模式和測量方案，在面對不同觀測條件和觀測對象時，配合相應的軟硬件和測量方案，可形成不同的觀測策略。

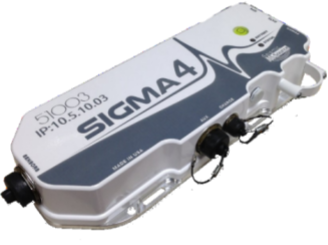

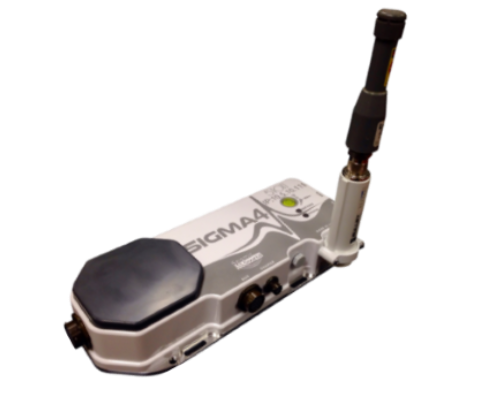

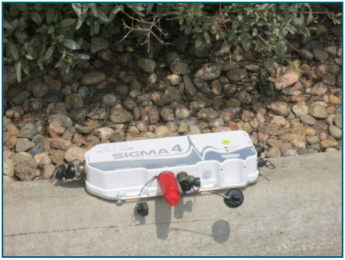

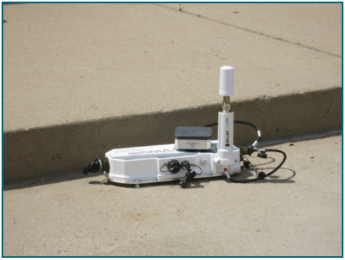

SIGMA 4無線地震記錄集系統

適用對象及相應解決方案：

油氣勘測用戶：反射波法；

誘發地震監測用戶：長期/短期監測、地面測量-井中監測、地面測量-注入監測（水力壓裂、廢液注入/處理）、地面測量：礦井挖掘監測；

工程地震用戶：反射波法、折射波法、MASW、RiMi、SPAC、HVSR

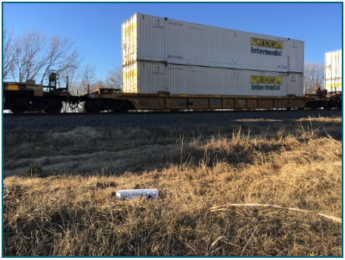

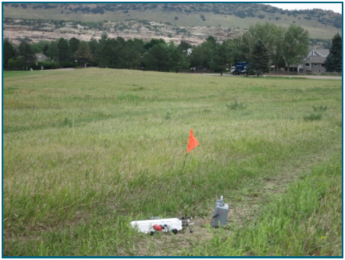

振動/聲學監測用戶：有人值守/無人值守監測、速度/加速度監測、強震動監測

地震監測用戶：寬頻帶地震儀。

技術優勢：

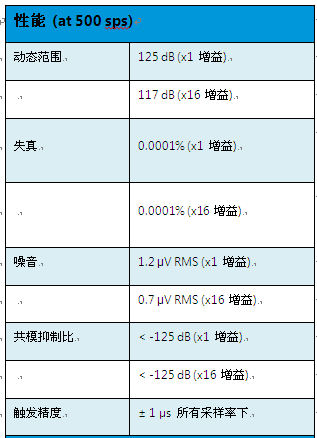

優秀的數據質量：寬動態范圍、低本底噪聲、低失真，高最大輸出。

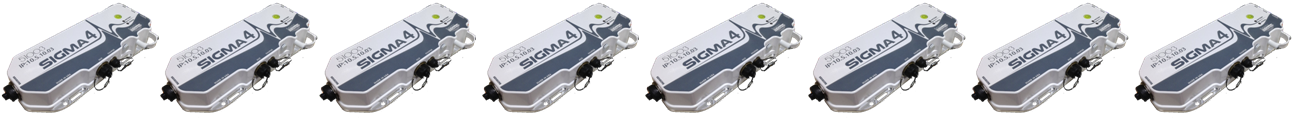

高可擴展性：支持數百個通道擴展。

操作性能：高速采樣、長記錄時長、智能觸發算法。

時間同步：GPS可馴時鐘：所有設備通過GPS模塊對時；同步觸發采集；主/從時間同步。

可靠的內置存儲：工業級閃存、無數據丟失、大容量存儲。

支持邊記錄邊下載：下載當前或歷史數據不中斷當前記錄狀態。

靈活的外部存儲：通過加固USB接口下載數據，不需中斷當前記錄狀態。

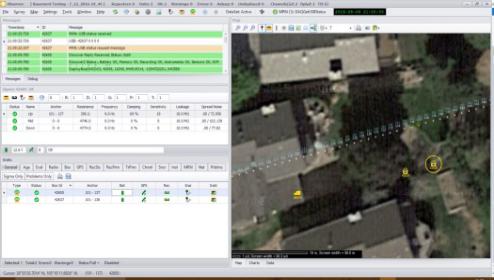

普適的外接網絡：支持實時數據網絡，通過網絡可邊記錄邊下載，適用IPv4協議媒介，星型拓撲及菊花鏈WiFi網絡。

內置檢測功能：數據質量控制、設備檢測、傳感器檢測。

檢波器選項：可選內置2Hz檢波器元件，1個縱向，2個剪切方向；外置檢波器傳感器（如1, 2, 4.5, 10, 16 Hz）；外置低頻（<20s周期）三分量寬頻帶測震儀。

加速度計選項：“高動態范圍”力平衡加速度計；“低噪聲”力平衡加速度計-井下和拱頂支撐；水聽器選項。

操作模式-相同硬件，相同固件，不同功能：

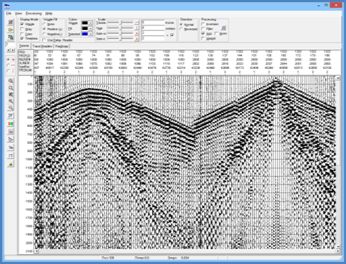

觸發記錄模式：每次觸發發生時記錄指定的時間長度，數據寫入內部存儲或外置存儲，可上傳至網絡，多種觸發模式（自動觸發、時斷信號、通道輸入、PPS脈沖），單元代碼0-2000。使用軟件：VScope，BGR

連續記錄模式：連續記錄60s時長，根據GPS時間，記錄開始于每分鐘的開端（0s,0ms），數據寫入內部存儲或外置存儲，可上傳至網絡，單元代碼20000-22000。使用軟件：RTR，Observe。

自主測量方案：脫離電腦運行，數據寫入內部存儲或外置存儲，可在觸發記錄模式或連續記錄模式下工作，采集完成后從模塊下載數據，從USB或網絡下載數據并轉換為SEG-Y格式。

云測量方案：使用簡便，使用SFTP（安全文件傳送協議）上傳數據至服務器，使用移動網絡解調器或WiFi網絡，壓縮數據上傳以盡量減少網絡占用率，上傳數據至1-10個單元，通過Web用戶界面輕松配置服務器和登錄信息。（無人值守/有人值守振動監測）

原始數據流模式：基于網絡的連續原始數據流，支持64KHz連續記錄，數據記錄不會保存在閃存或USB存儲上。

數據采集策略：

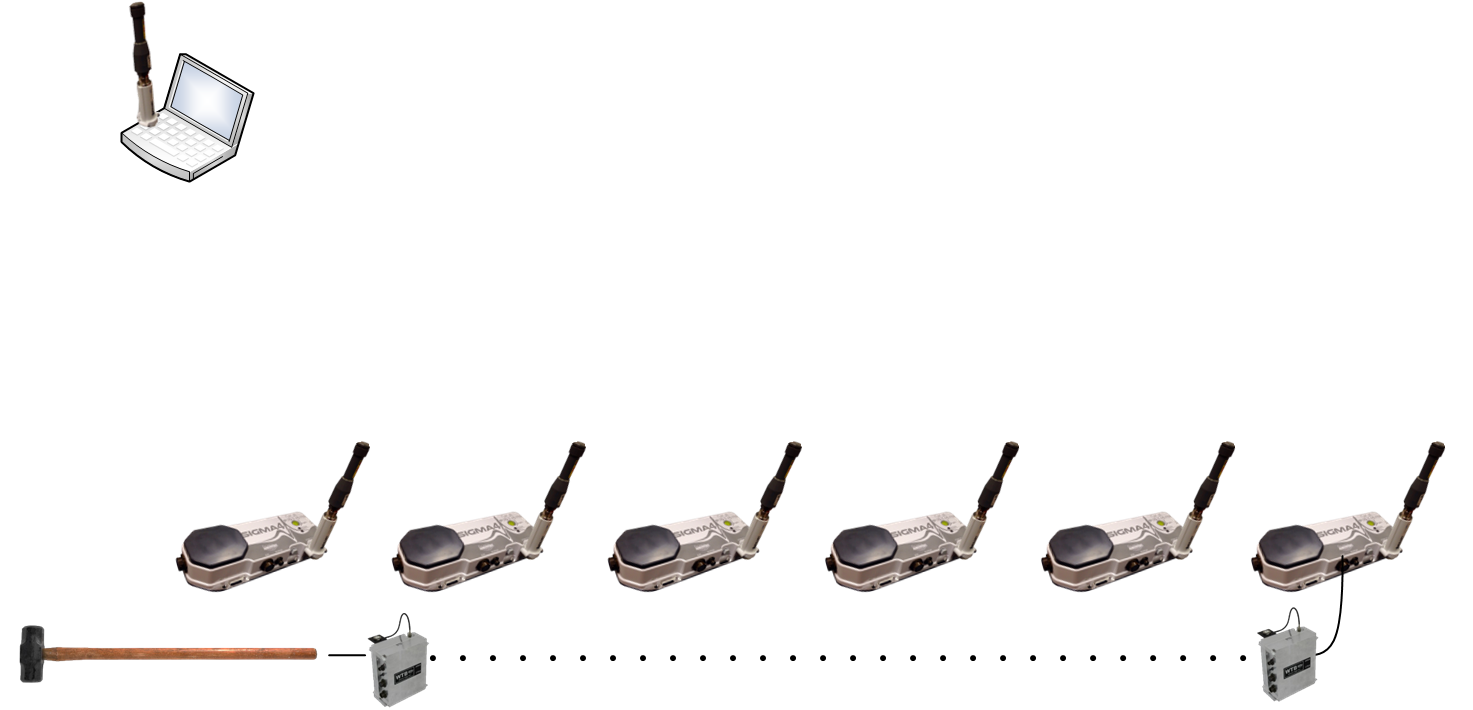

#1-實時數據網絡觸發記錄模式：

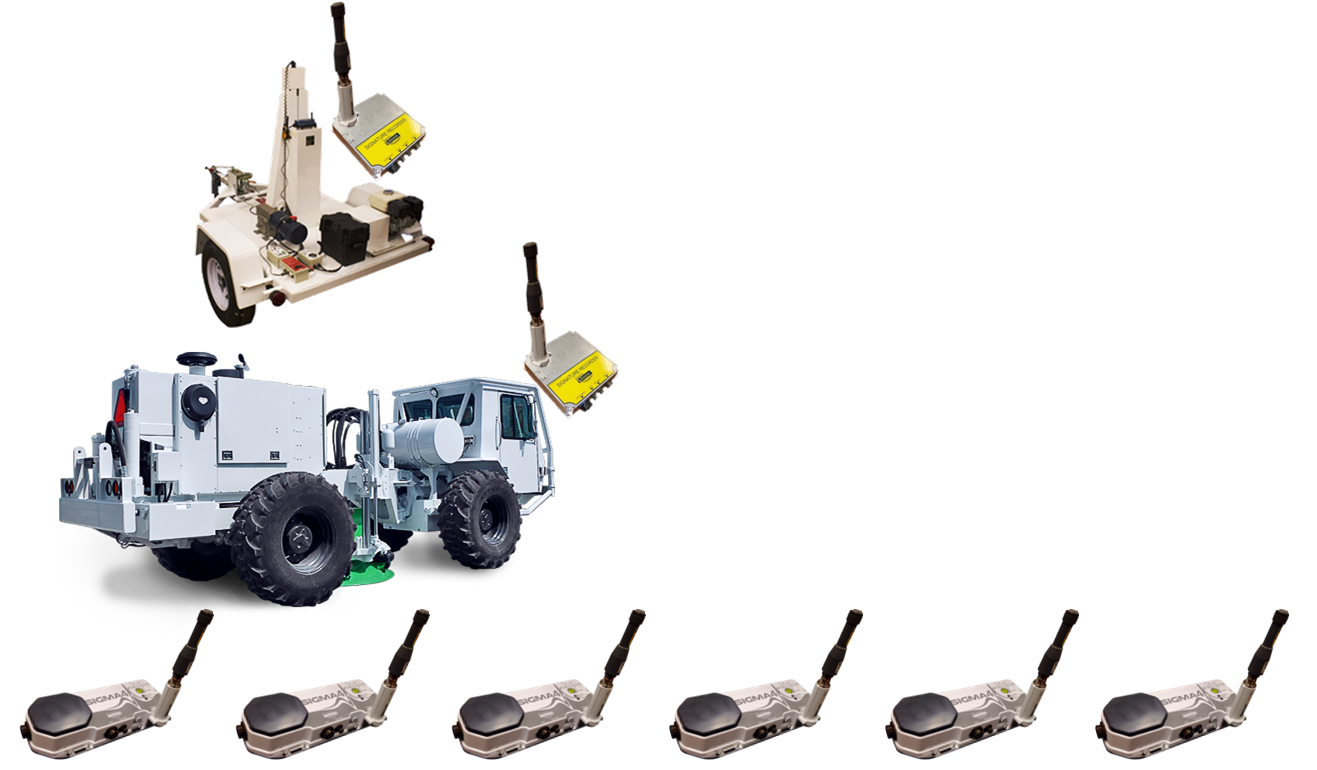

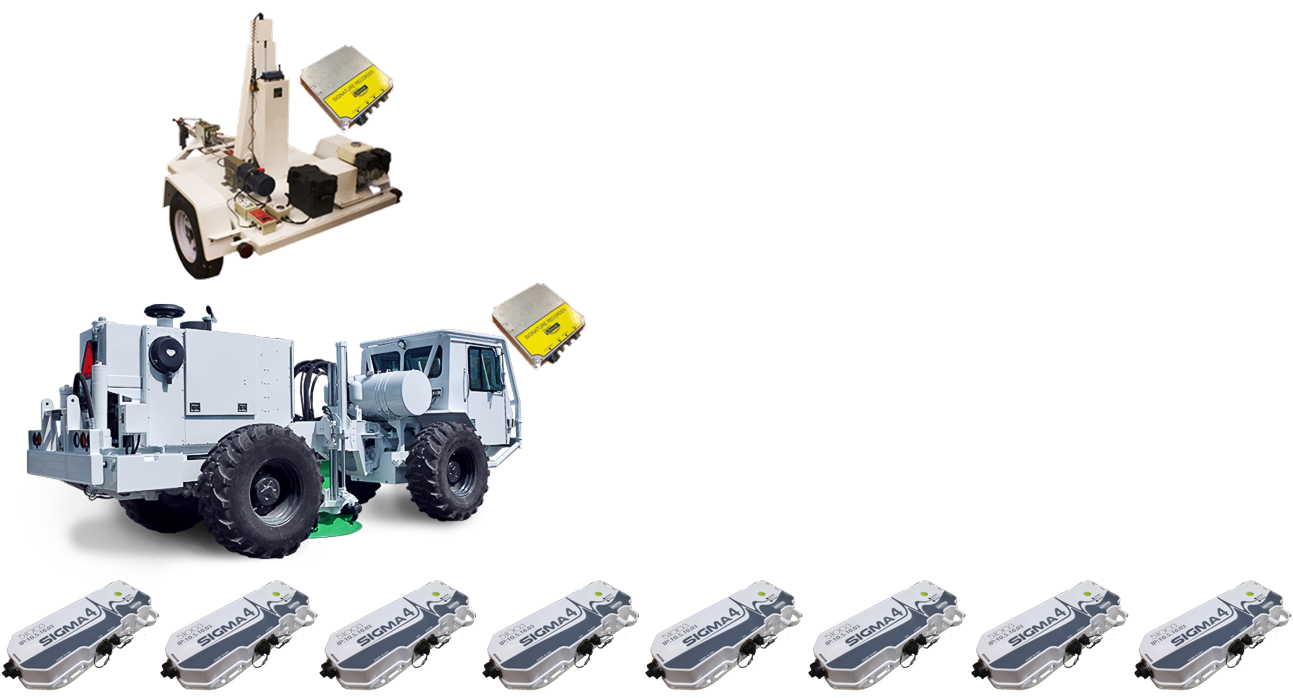

主動地震（使用震源），使用實時炮點記錄，每個炮點激發時，所有單元之間需要WiFi或有線網絡連接，必須驗證每炮都有100%數據，否則重新激發，實時噪聲監控。

#2-實時數據網絡連續記錄模式：

主動地震（使用震源），網絡允許情況下使用實時炮點記錄，可以下載丟失的炮點記錄或數據，當網絡不是100%或有單元在自主模式時。當新的數據導入時，已處理過的炮點數據將再次被處理，實時噪聲監控，無不完整的炮點/數據，允許使用不同的記錄長度或預觸發延遲（以及可控震源的不同掃頻）重新處理炮點記錄。

#3-無網絡連續記錄模式：

主動地震（使用震源），通過USB或網絡收集炮點信息數據后產出炮點記錄，無丟失炮點，采集數據時不會中斷記錄，允許使用不同的記錄長度或預觸發延遲（以及可控震源的不同掃頻）重新處理炮點記錄。

#4-實時數據網絡連續采集模式：

被動地震（無源），每分鐘產出被動記錄，非實時下載（或設備處于自主模式下）數據可稍后通過USB或網絡采集并導入電腦以完成被動數據集的產出，無丟失數據，在采集數據時不需要中斷記錄。

#5-無網絡連續采集模式：
