產品介紹：

荷載傳感元件是由經熱處理的高強鋼制圓柱筒，它能適應各種條件和加荷情況。錨桿拉伸在壓力計內所引起的局部壓應變通過位于壓力計圓周上的1～6個弦式傳感器來測定，這些傳感器應變讀數的平均值即代表了作用于錨桿上的平均荷載，從而消除了偏心荷載的影響。

帶有O形密封環的鋼質外殼罩住整個壓力計，從而保護傳感器不受機械損傷和水的滲入，壓力計的所有接頭都是防水的。一根帶普通外護套裝的電纜可將壓力計與度數儀或數據采集系統相連接，若是人工度數，可以選用3-6個通道的開關盒，并有對中套圈和荷載分布板供選用。

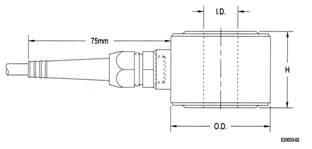

VH型荷重計安裝草圖

VH型荷重計及承載板

產品應用:

VH型荷重計是用于測量拉索、錨桿、巖栓以及隧洞支撐等荷載的一種堅固而小巧的傳感器，能滿足像結構施工或礦山工程這類通常環境惡劣條件下的測量要求。VH荷重計有兩種結構形式，一種為測量拉力的空心式，可讓錨桿穿過壓力計；另一種為測量壓力的實心式。

產品特性:

1.弦式應變計

2.結構堅固，防水性能好

3.能承受和測量偏心荷載

4.具有高靈敏度和長期穩定性

5.結構通用性強

6.能應用于各種型式的巖栓、拉索、支柱和拱支撐

7.可測量支撐荷

安裝：

荷重計受壓表面必須光滑并垂直于錨桿或拉索的軸線，可用灰漿或混凝土澆筑支座墊層。在壓力計底部和承載面之間選用一定厚度的承載板，然后將承載板、壓力計、荷載分布板和錨栓依次套在錨桿上安裝（見上圖)。

讀數:

弦式壓力計的讀數可通過開關盒和MB-6T(L)或PALMETO VW讀數儀，或SENS-LOG自動數據采集系統，也可通過裝有相應接口的其它數據采集系統進行。

技術規格:

精度: ±0.5%全值

分辨率: 0.01ms(MB-6TL) 0.1me(MB-6TL) 0.1Hz(PALMETO VW)

安全超載: 100%額定容量

傳感器: 1-6個弦式應變計

工作溫度范圍:  -40~75°C
