環道基本情況

交通部試驗場環道呈跑道形布局，設計時速60公里/小時，起訖點為ZK0+000～ZK2+038.77，全長2039米，路基寬度12米，環道兩側設有半徑130.5米的圓曲線。

環道鋪筑了38種路面結構，包括瀝青路面、水泥路面，各個區域的典型路面結構類型，如長壽命路面、我國公路典型路面結構、全厚式路面結構、高速典型路面結構等。

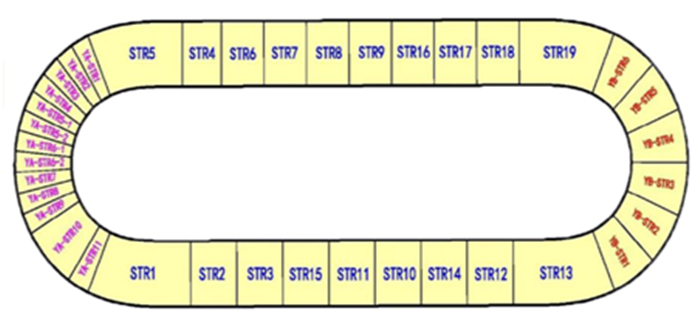

足尺環道路面結構的分布

三維探地雷達檢測

2016年3月和5月，應用3D-RADAR三維探地雷達檢測設備，對交通部試驗場環道路面結構進行了檢測，采用3D-Radar公司的雷達主機：GeoScope MKIV和DX1821空氣耦合天線陣和DXG1820地面耦合天線陣。

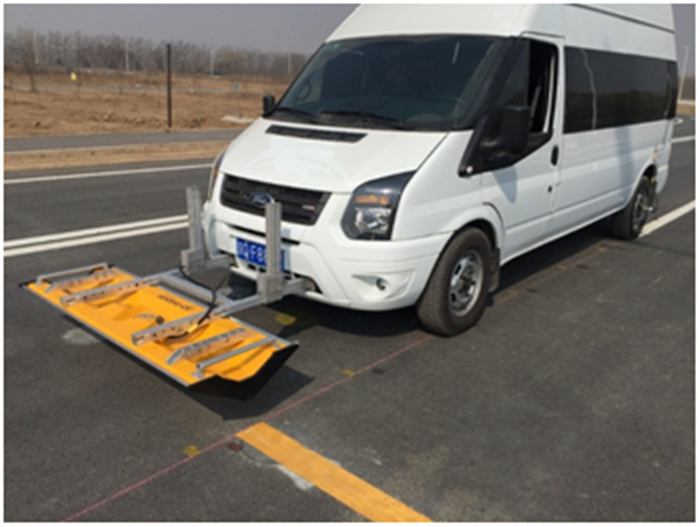

車載空氣耦合天線陣(高速采集)

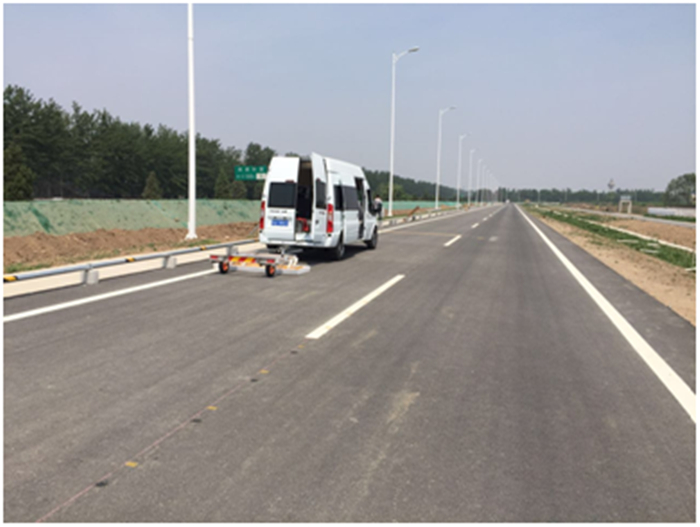

拖車式地面耦合天線陣(低速采集)

測試結果舉例

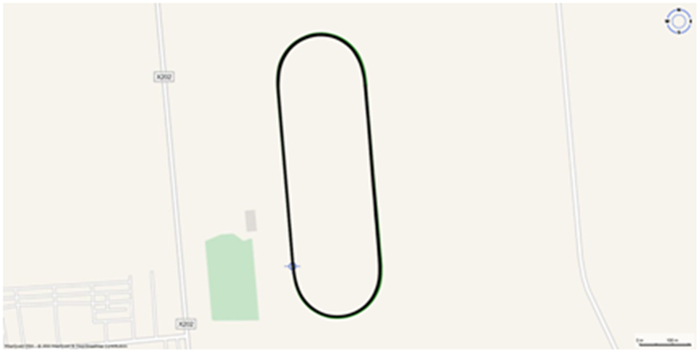

采集路線在電子地圖顯示

1、傳感器

樁號：0+325---0+395

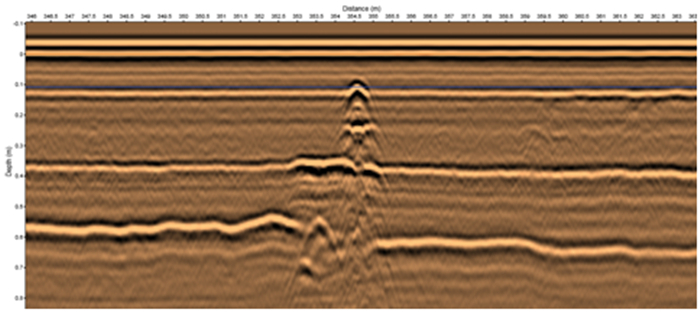

空耦天線縱斷面

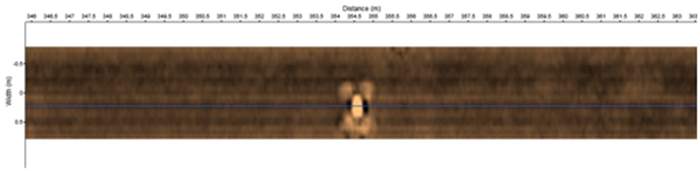

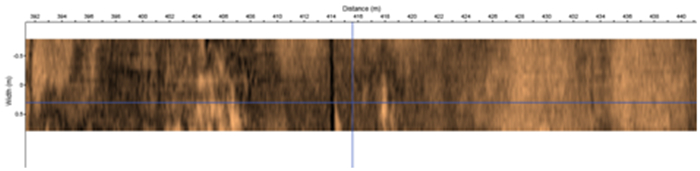

放大后縱斷面與水平切片圖顯示清晰的傳感器形狀

2、電纜

40cm深度下電纜的雷達縱斷面(上)與水平切片(下)圖像

3、 層厚分析

STR18結構為4cm SBS-SMA13+8cm A50-AC20+12cm A50-AC25+12cm AC25+12cm A50-AC25+4cm SBS-AC10+48cm級配碎石+土基

雷達樁號：0+445---0+505

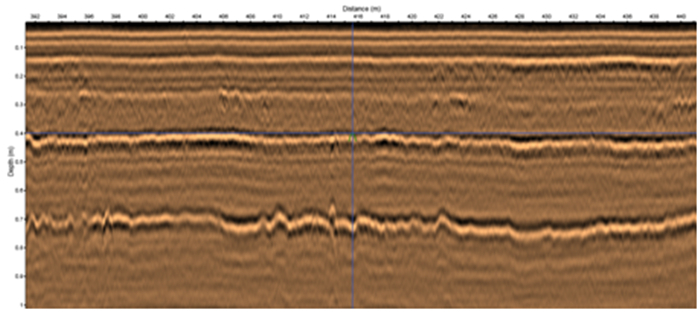

空耦天線測試的縱斷面，各層明顯，深度達1.2米

4、凝土路面內部鋼筋網

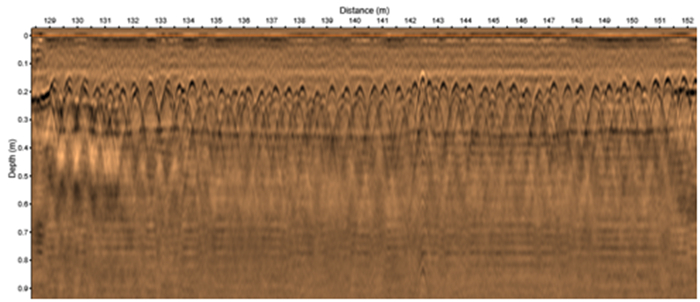

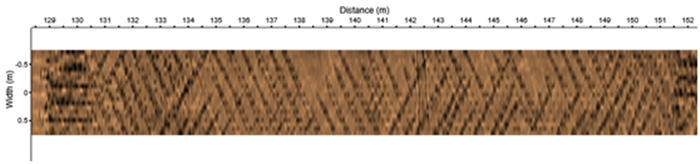

圖為混凝土內部鋼筋網雷達圖像(上圖為縱斷面，下圖為水平切片圖)，鋼筋網深度約為15cm。(樁號0+129-152)

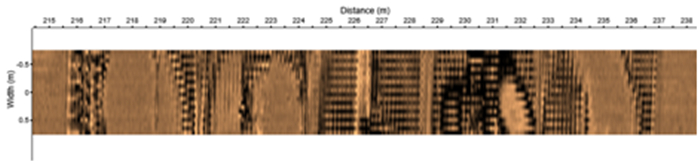

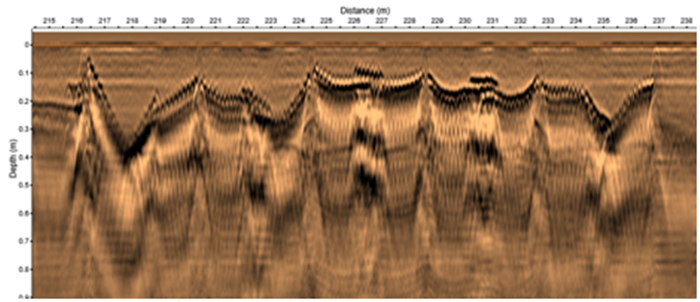

樁號0+216-237m，道路內部鋼筋網雷達圖像

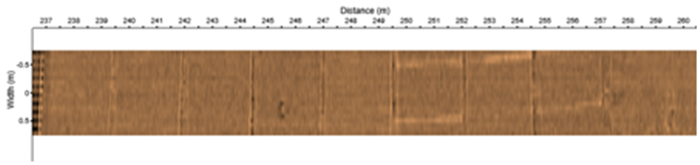

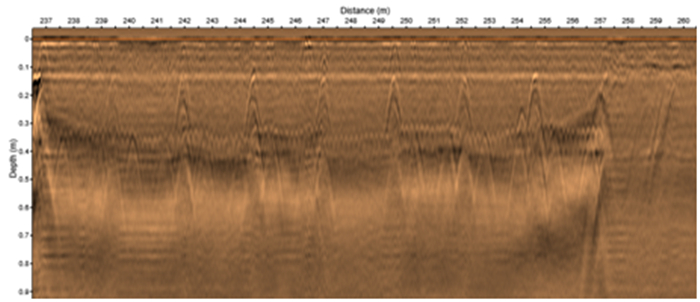

樁號0+237-257m，道路內部鋼筋網雷達圖像
