EMDCSS循環動單剪儀是英國GDS公司生產的一款由電機控制的剪切試驗系統，是一款既能做靜態單剪又能做動態單剪的剪切力測試儀。EMDCSS電機控制的動態循環單剪試驗系統功能強大，可進行強震測試，以及動強度、動態模量、阻尼比等土體動態指標測試，可以水平施加動荷載，比動三軸實驗更快捷。

在EMDCSS動態循環單剪儀的試驗過程中，在圓柱形土樣側限被涂有特富龍涂層的低摩擦剪切環約束，確保橫截面面積不變。施加剪力荷載（見下圖）時，垂直位移可被防止，確保常體積條件，也就是單剪。

GDS電機控制的動態循環單剪試驗設備（EMDCSS）可以很好地研究土的動態特性，因為它簡易而且可以模擬現場的許多加載條件，而這些特點是其它實驗室設備所無法達到的。EMDCSS動態循環單剪儀可以讓主應力的方向平穩和連續地旋轉90度。模擬主應力旋轉的能力可以適合研究許多巖土問題，包括地震荷載。該循環單剪儀可以直接研究排水和不排水條件下的剪切應力和剪切應變的關系（見下圖）。該單剪試驗也可以用于海底結構，滑坡和地震性能研究的常規試驗。

另外，GDS動單剪測試系統EMDCSS的動態循環功能還可以用來研究單剪條件下的阻尼比和液化。

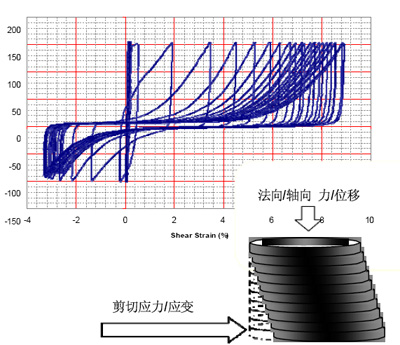

單剪條件下剪切應力（kPa）和剪切應變（%）曲線圖以及試樣變形示意圖

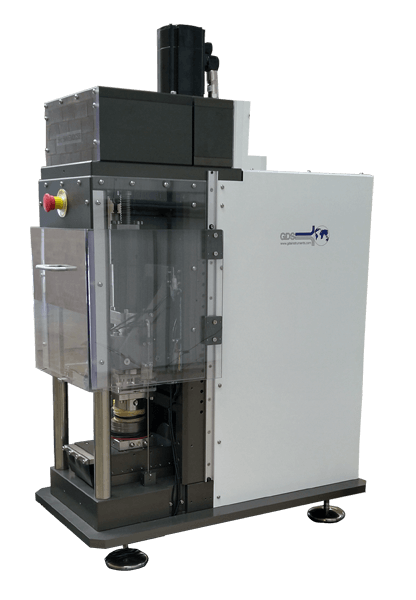

EMDCSS循環動單剪測試系統外觀圖：

EMDCSS循環動單剪儀規格:

（1）可選的頻率范圍：靜態~0.5Hz/靜態~5Hz
（2）試驗選項：簡單剪切試驗/直接剪切試驗
（3）可選的荷載范圍：5kN/10Kn
（4）可選的試樣直徑：50mm/70mm,或用戶自定義
（5）試樣高度：20mm (最大25mm)

循環動單剪儀特征概述:

（1）表層涂有特富龍材料，低摩擦約束環用于維持K0條件
（2）高質量，低摩擦線性導軌用于確保法向和剪切方向的剛度和裝配精度
（3）對靜態/單調測試沒有最小速率限制
（4）該循環動單剪可以從GDS波形數據庫選擇完成動態循環試驗的波形（正弦波，方波，三角波和半正弦波等）或者采用用戶自定義的1000個控制點的波形
（5）EMDCSS動態循環單剪儀可以通過選擇增加剪切盒附件（可換的底座和壓盤布置），升級為單調直剪系統或者循環直剪系統
（6）符合 ASTM D6528 規范和 NGI 試驗程序
（7）P波和S波彎曲元系統（可選的）

循環動單剪儀選型:

GDS可提供三款動態循環單剪試驗系統，分別是：
(1) EMDCSS 電機控制的動態循環單剪試驗系統
(2) ADVDCSS 組合式高級動態循環單剪試驗系統
(3) DCSS氣動的組合式動態循環剪切設備

用戶可以根據不同的實驗需求，選擇適宜的動單剪系統

動態循環單剪試驗系統技術參數:

● 整套動單剪系統尺寸和重量 = 1200mm (高) x 500mm (長) X 770mm (寬), 重量 = 160kg

● 電參數 = 240V 或 110V 50/60Hz 單相

● 數據采集 = 包括 8 (+/- 10V 量程) 個輸入通道, 16 bit A/D 轉換器，與控制模塊集成

● 控制模塊 = 閉合回路控制反饋系統，與數據采集模塊集成。 16bit 雙反饋控制通道，USB通訊接口。

● 位移量程: 軸向 = +/- 25mm, 剪切 = +/- 15mm: 精度 = <滿量程的0.1% (實際上, 軸向量程為 +/-50mm以幫助試樣的安裝，但是測量沖程為 +/- 25mm).

● 試驗的測量位移 (低量程的 LVDT 傳感器):軸向 = +/- 2.5mm, 剪切 = +/- 2.5mm: 精度 = <0.1%的滿量程

● 位移分辨率 = 16 bit (也就是 +/- 20mm = 0.6μm, +/- 15mm = +/- 0.5μm, +/- 2.5mm = <0.1μm)

● 力的精度 = <0.1%的荷重傳感器量程（軸向和剪切），例如：對于5kN的荷重傳感器精度為5N, 對于10kN的荷重傳感器精度為10N

● 力分辨率 = 16 bit (也就是5kN荷重傳感器 <0.2N , 10kN 荷重傳感器<0.4N)

● 每周期控制數據點 = 5,000@1Hz, 1,000@5Hz

動態循環單剪試驗系統特點:

（1）個既能做靜態單剪又能做動態單剪的系統。

（2）專門的剪切力荷重傳感器設計有助于減少摩擦力帶來的誤差。
（3）包括專門的試樣制備工具，針對每個試樣尺寸。
（4）開發了GDSLAB軟件包，提供了和諧的巖土室內試驗要求的界面，可以靈活的設置系統，將來可以很容易的擴展
（5）完善的GDS用戶支持 (見網站上的證明書 www.gdsinstruments.com)
（6）DCSS 可以升級到以下的形式：

直剪系統：

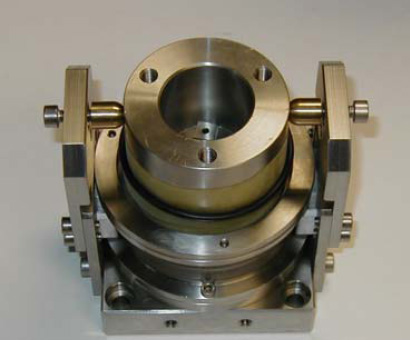

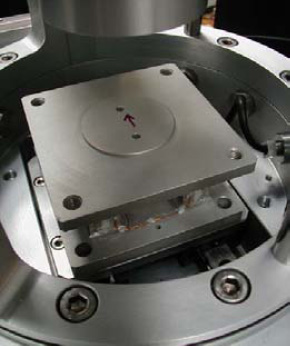

GDS 剪切力荷重傳感器                      GDS 單剪試樣準備裝置

動態循環單剪儀升級:

通過配置適宜的硬件和軟件，EMDCSS動單剪儀可升級成單調直剪系統或者循環直剪系統；DCSS氣動動單剪系統可以升級到直剪系統和彎曲元試驗系統 (P波和S波)。GDS組合式動態循環單剪試驗系統可以升級完成靜三軸試驗及動三軸試驗。具體方案請咨詢歐美大地。

EMDCSS循環動單剪儀價格:

動態循環單剪試驗系統屬于GDS公司生產的高級土工試驗儀器，價格跟系統配置密切相關，具體價格請咨詢歐美大地各地辦事處

EMDCSS循環動單剪儀，即GDS電機控制的動態循環單剪試驗系統即可完成簡單剪切試驗，也可完成直接剪切試驗，并且是可同時進行靜動力單剪試驗的剪切試驗機，可作為組合式大型單剪儀使用。該動態循環單剪儀設計優良，不僅保證了操作簡便，程序調用迅捷，同時保證了試驗效果的優良。GDS剪切試驗系統又有了新的開發進展，剪切儀器中添加了GDS特有的小應變與大應變耦合測量功能。GDS動單剪儀具體信息請咨詢歐美大地，歡迎選購。

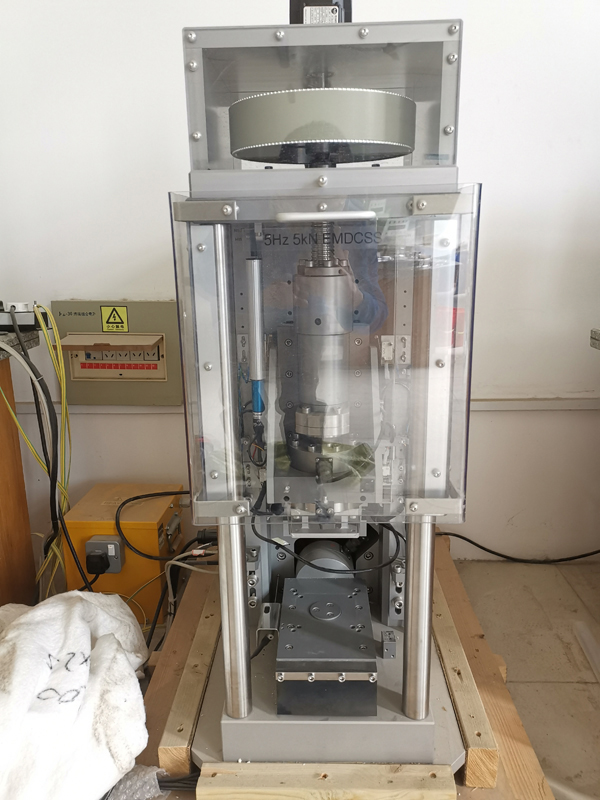

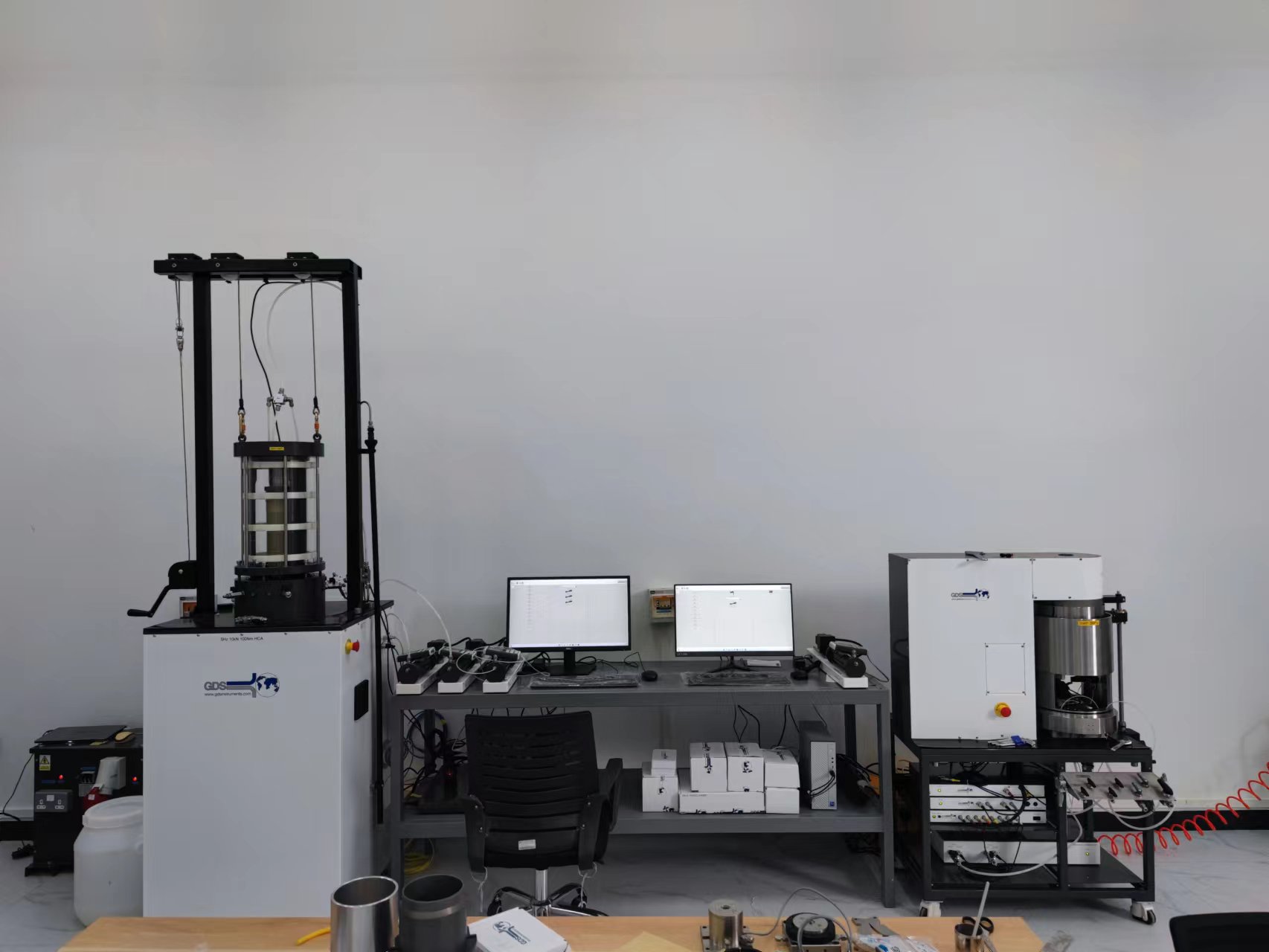

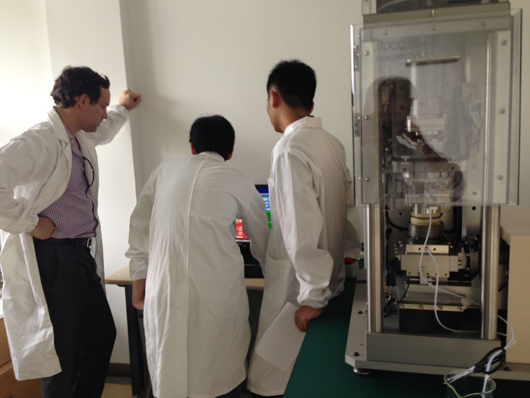

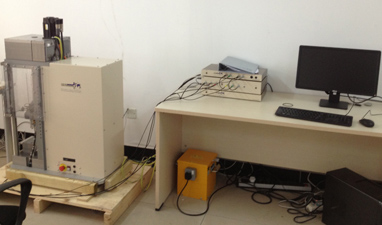

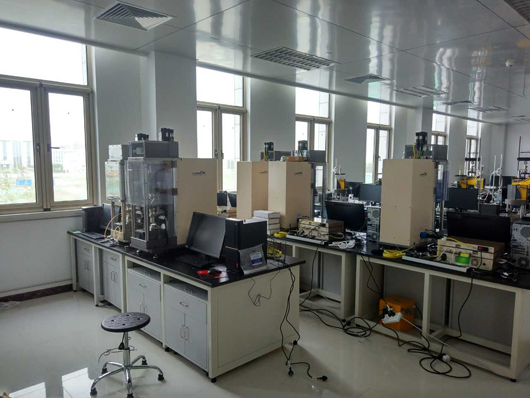

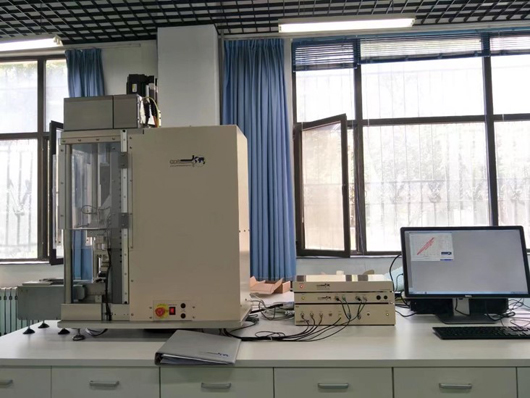

用戶圖片：

浙江科技學院 EMDCSS
