可預約樣機演示，通過在線咨詢給我們留言“樣機演示”字樣，將有專門的客服對接。

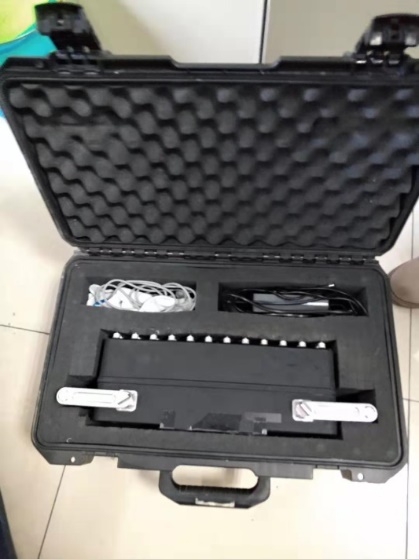

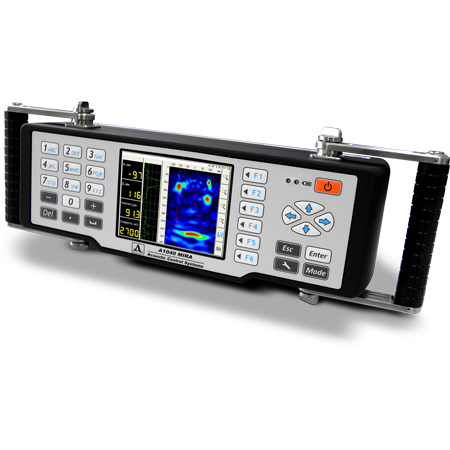

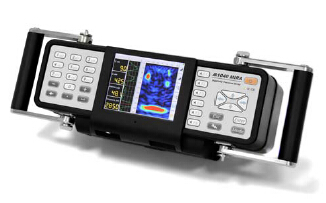

A1040 MIRA混凝土三維超聲波成像儀是一款便攜式手持超聲波成像儀，是一款專業的顯示混凝土體內部缺陷的設備，僅需單邊接觸構件表面，即可清晰成像。

A1040 MIRA能自主地對采集的數據進行層析成像處理。測量單元包含一個天線矩陣，由48個（12排，每排4個）低頻寬帶換能器組成，以干點接觸方式發射剪切波。換能器探頭覆有耐磨陶瓷，可以在粗糙表面長期工作。每個換能器配備有獨立的彈簧懸架，如此可以在不平整的表面上進行檢測。天線主頻為50kHz。

A1040 MIRA可為建筑結構完整性評估提供良好的檢測，相對于其它混凝土超聲波檢測產品，MIRA優勢明顯，可檢測厚度更大的鋼筋混凝土構件，提供分辨率更高的解析圖像，能夠很好地用于查找混凝土、鋼筋混凝土或自然石塊中的外來包體、孔洞、空隙、分層、充填泄露等。

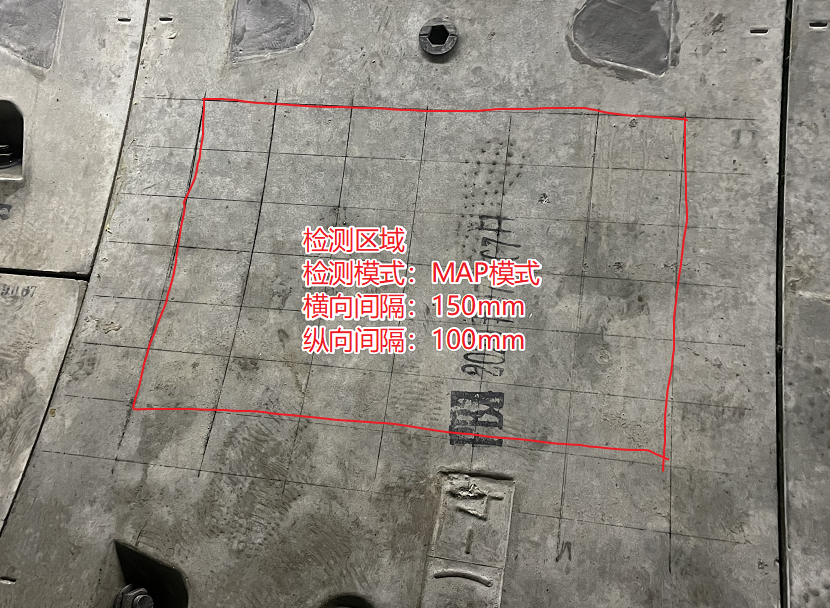

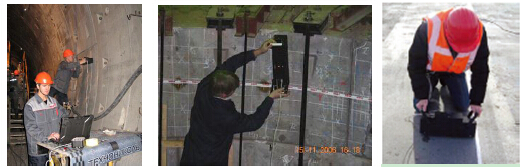

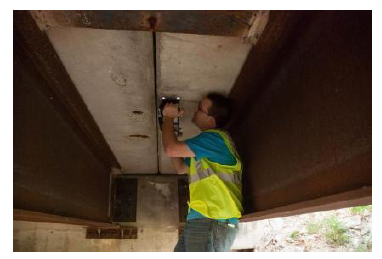

A1040 MIRA對地鐵隧道的檢測，反映該設備在隧道管片脫空情況的檢測上有較好的應用。與其他超聲檢測產品相比相比，MIRA不需要進行體混凝土聲速的校準，直接通過Scan模式表面即可自動根據剪切橫波Cs速度進行波速計算，大大簡化了測試流程。



符合技術規范

T/CECS XXX-202X《裝配式混凝土結構檢測技術標準》
JGJ/T485-2019《裝配式住宅建筑檢測技術標準》
江蘇省DB32/T 3754-2020 《裝配整體式混凝土結構檢測技術規程》
DB34/T 5072-2017《裝配式混凝土結構檢測技術規程》
DB37/T 5106-2018《裝配式混凝土結構現場檢測技術標準》
DG/TJ 08-2252-2018《裝配整體式混凝土建筑檢測技術標準》
DB13(J)/T 8327-2019《裝配式混凝土結構建筑檢測技術標準》
DBJ/T-199-2020《裝配式混凝土結構檢測技術標準》

功能和特點

● 單邊接觸結構體，可以對結構內部進行成像

● 可探測的不連續體的尺寸：圓柱體缺陷——直徑大于10毫米；球體缺陷——直徑大于25毫米

● 速度快 - 每次點測僅耗時數秒鐘

● 易上手，使用簡單

● 輕便防震的塑料外殼

● 干點聲學接觸——檢測時無需使用耦合劑

● 天線陣列可適應不平整表面

● 耐磨處理的換能器探頭

● 對不同的缺陷具有高度的測量準確度和儀器靈敏度

● 自動計算超聲剪切波在測試體中的傳播速度

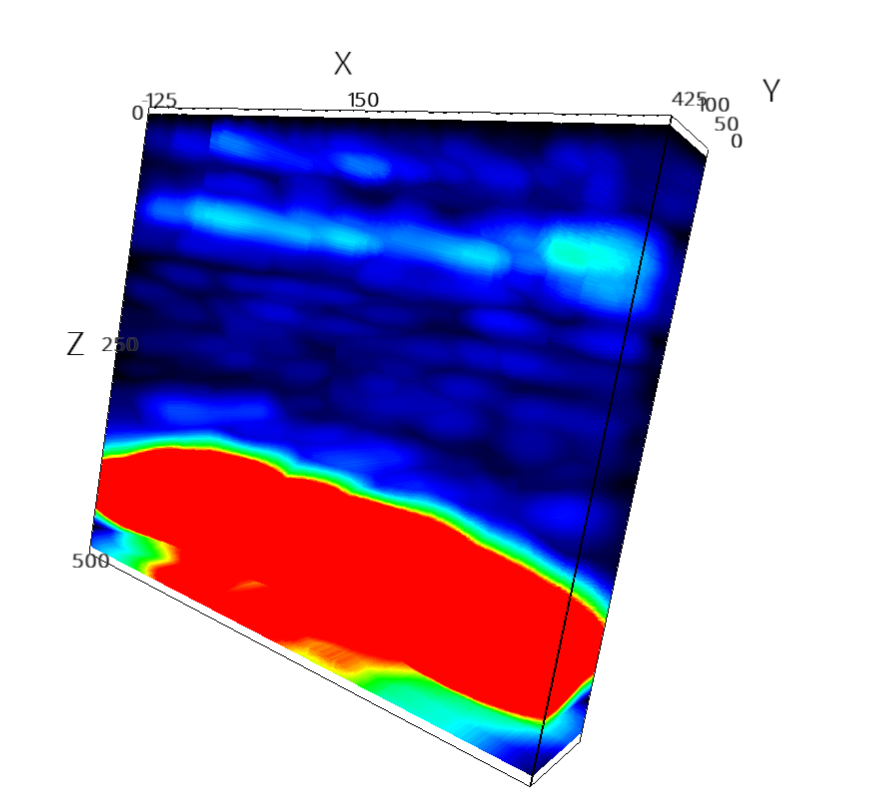

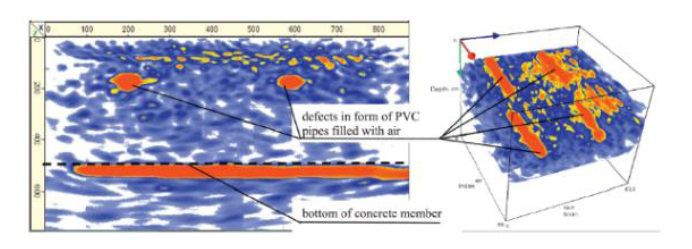

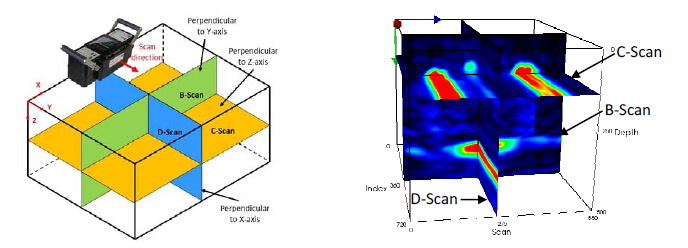

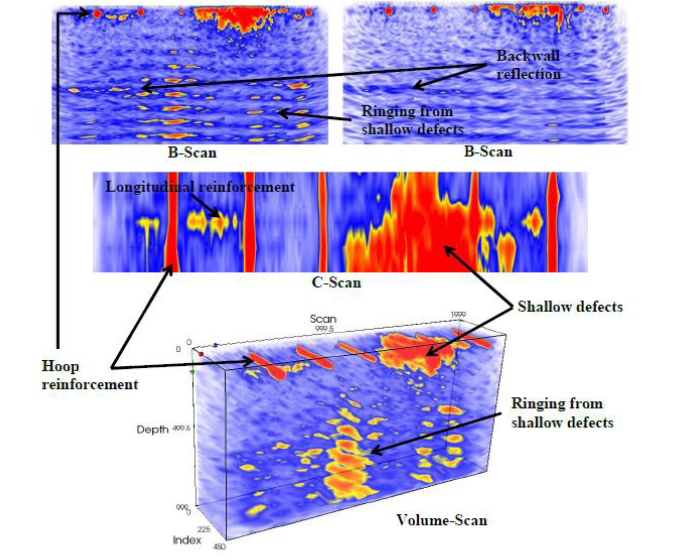

● 系統自帶內存以存儲數據，使用外部電腦可以B-、C-、D-Scans的切片方式對內部結構作3D成像

應用領域

● 厚度測量

● 探測灌漿孔道中的空洞

● 分層檢測

● 探測混凝土構件中的空洞和蜂巢

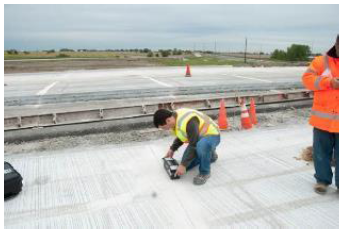

● 探測隧道襯砌或路面下的空洞

● 鋼筋檢測

軟件：系統包含一套后處理配套的軟件，需在外部電腦上運行。該軟件可以從儀器中讀取數據，并將它們顯示為斷面圖或3D圖像，用戶即可輕松地了解被測混凝土體的內部結構。被測體內部每一個反射體的坐標都可以從軟件中讀取。

實測案例：

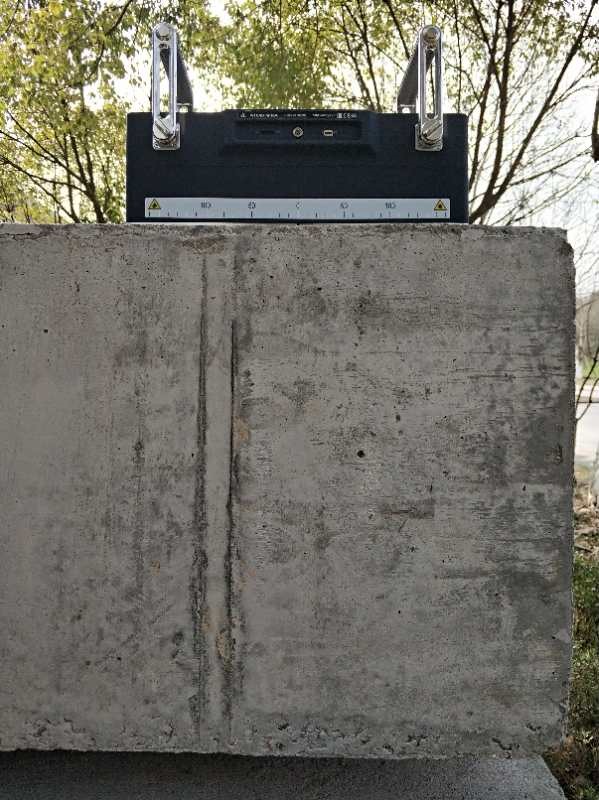

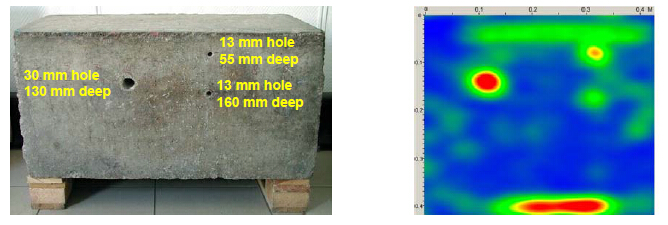

平整的混凝土塊（內有孔洞） : 該測試對象長0.8米，寬0.43米，高0.43米，是一塊鉆有3個孔洞的混凝土塊，如左下圖所示。MIRA天線在混凝土塊頂面沿孔洞延展方向進行掃描，所得的B-scan結果如右下圖所示。三個孔洞在圖像中清晰可見，底部的紅色條帶是混凝土塊底面的反射。因為射線路徑是傾斜的，所以即便兩個直徑13毫米小孔處于同一鉛錘面，仍可以清楚的觀察到下側的孔洞。

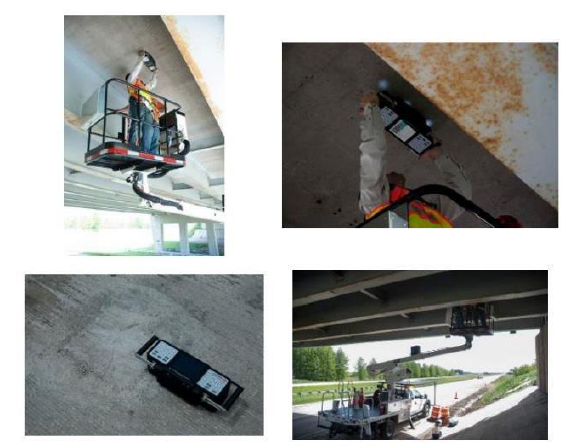

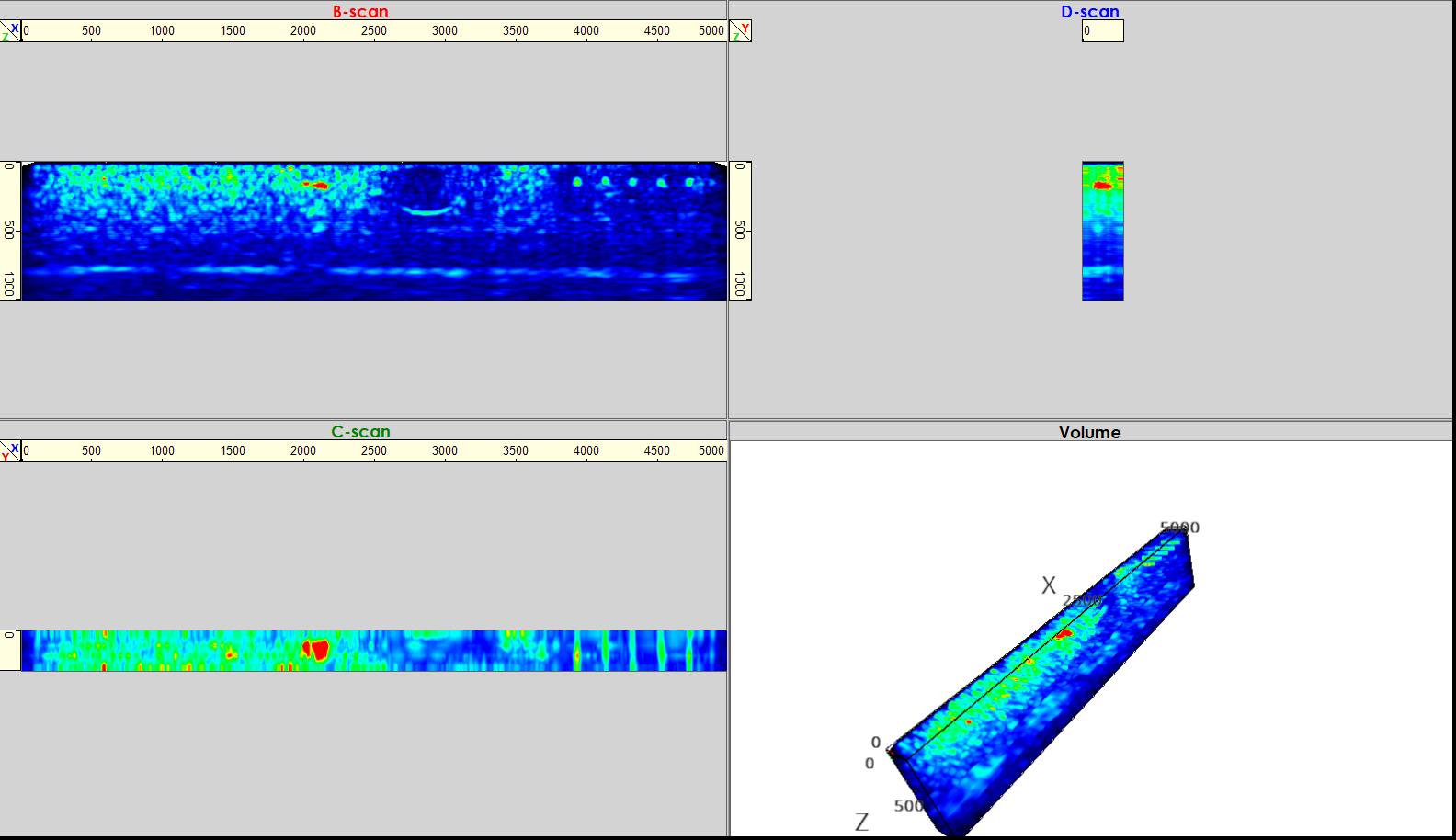

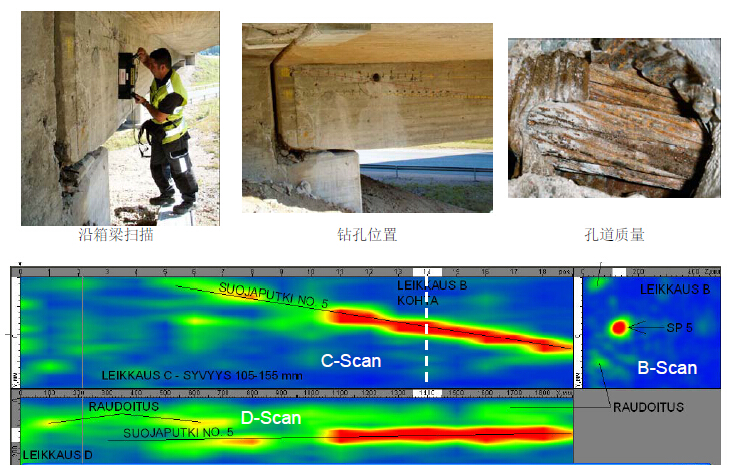

檢測大橋箱梁灌漿孔道中的空洞：采用MIRA檢測箱梁橋錨固區附近的后預應力孔道的質量。在測試之前，孔道的位置已對照施工圖紙在箱梁上進行了標記（下圖中）。其中的一個測試記錄附在下圖。B-scan的所在位置在C-scan中顯示為白色虛線。D-scan中孔道所在位置的高振幅信號，指示此孔道很有可能未被完全灌注。打鉆揭示后證明MIRA的探測結果是正確的（下圖右）。

如需了解更多相關信息，歡迎來電咨詢！
